 Äntligen i år vann jag SM för privata Biografer.

Förrådet är 15m x 6m och ca 7.5 m högt.
 Här finns möjligheter!

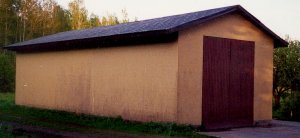

Redan när vi var och tittade på huset,
så tänkte jag att garaget kunde funka..

Här kan ni se hur min dröm om ett
eget biorum blev verklighet!

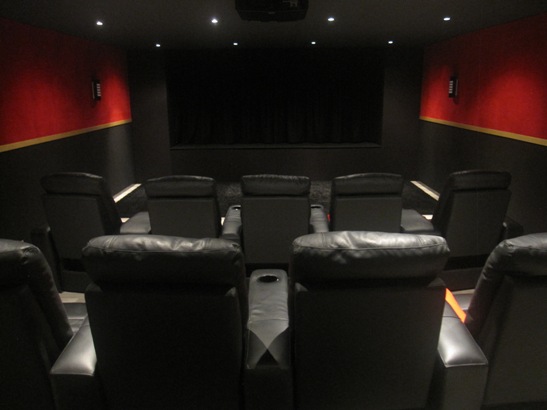

Jag blev väldigt nöjd med resultatet.
Byggtid nära 4år… Det blev många
byggnätter då jag har annat jobb
på dagarna.

Tanken är att höja hela huset en våning,
med lecablock (ca 750st) 25cm breda.
På med nya takstolar och tak.

Dela av huset invändigt till 2 våningar.
Isolera, dra el, fixa värmen mm.

Slutligen bygga ett THX biorum på
övervåningen.

Det är ju bara att jobba på.

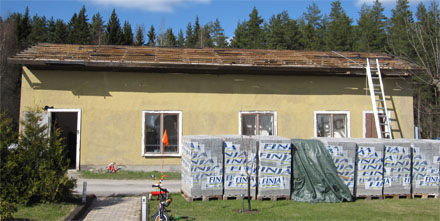

Här har jag rivit bort plåttaket.

Sen sågade jag bort allt
som håller taket på plats.

Bort med takstolar, murade
gavelspetsar mm.



Det var spännande att plocka av plåttaket när det blåste...


Grannen Alex kom lägligt förbi för att få
hjälpa till med ett par takstolar.

Efter rätt mycket brytande
och bankande så har det
mesta fått lämna huset.

En och annan vända till
återbruket blev det.

Äntligen dags för uppbyggnad.

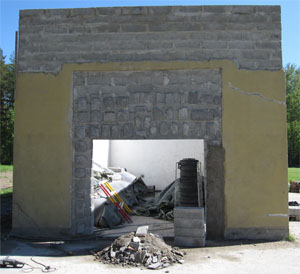

Ruinen?  Vad har jag gett mig in på?


Efter lite murning börjar det ta sig.

750 stenar senare...

Kolla min "lyftkran"
säkert enligt alla regler.

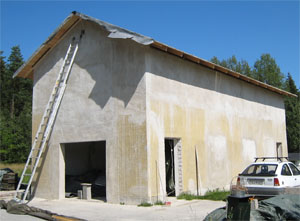

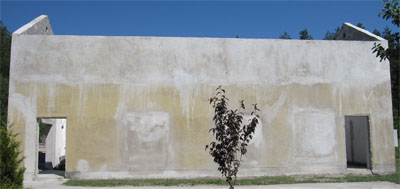

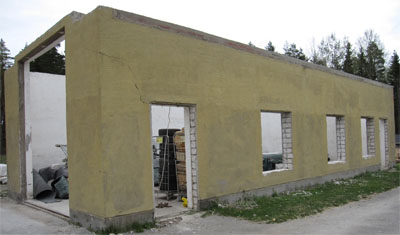

Murning och putsning klart, alla fönster igenmurade.

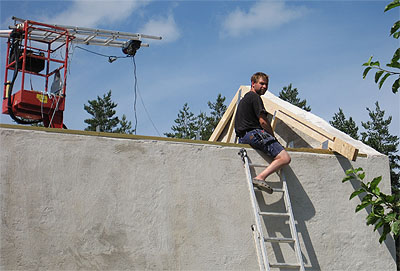

Hammarband på plats, och första takstolen.

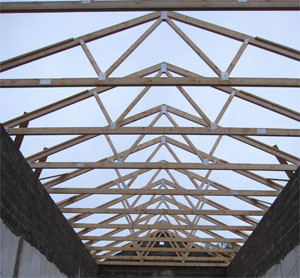

Så där alla takstolar upplyfta.
Invägda och fastskruvade.

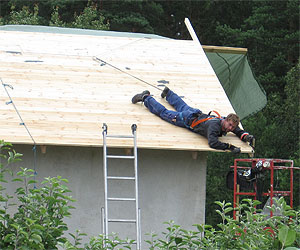

Sen spikade jag spont
så hammaren glödde.

Man får hålla i sig det är 7meter
ned till backen.


Får man hoppas på uppehåll i regnet.

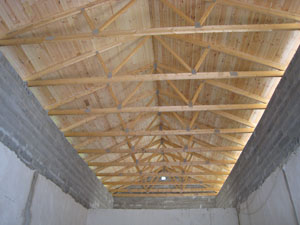

Sponten på plats, nu pappen.


Det börjar ta sig.

Nu håller jag på att spika bärläkt.
Sen ska det bäras pannor.







Äntligen ett tätt tak (pappen är på).


Nu är det dags att spika läkt.

Nu är taket äntligen klart.

Nu är det mycket annat som
måste fixas som inte känns
så spännande.

Stuprören ska monteras,
såga upp asfalten (ned med rör)
och lägga tillbaka igen för
att leda bort allt vatten ut i diket.

Håller på och monterar dörrar här.


Börjat lagt pannor.

Nu är taket, hängrännor, stuprör samt dörrar klart.
Har även fått upp lite av belysningen samt eluttagen.

Börjat koppla in lite belysning.
Det ska även upp belysning i
takfoten sen.

Samt äntligen börjat få färg på
huset..

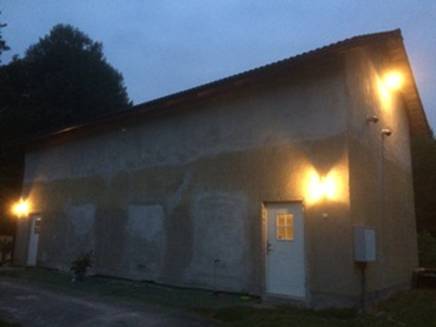

Delar av belysningen inkopplad.

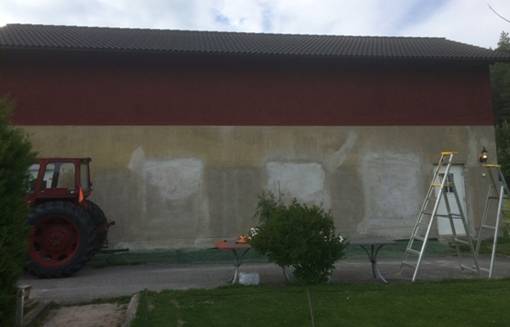

Målning påbörjad

Nu börjar man kunna se hur
jag tänkt det ska se ut.
Det ska bli en mörk sockel också.

Vita vindskivor och takfot
saknas än.

Jag ska fälla in belysning i
takfoten runt hela huset.


Det tar sig.

Målningen börjar bli klar.


Nu har jag äntligen fått börja inne.

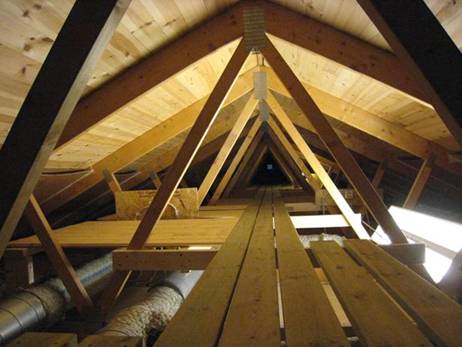

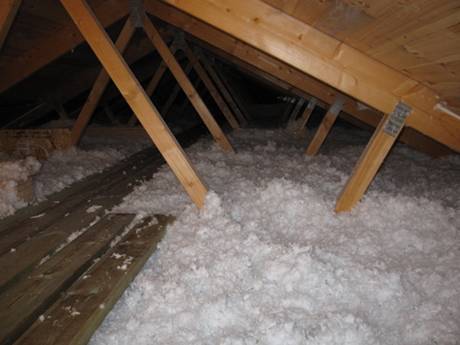

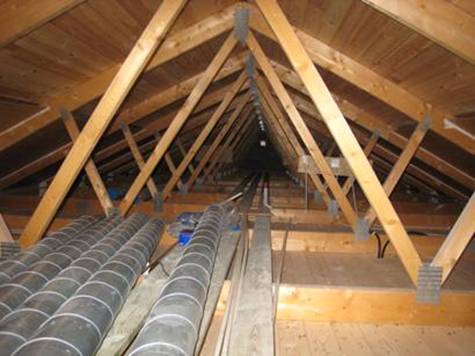

Inne har jag fått till luftspalter
 så jag får vinden ventilerad.

Knackat ned delar av en vägg.

Så nu ska det städas och sen
börja dela av huset till 2 våningar.

Så det är lite jobb kvar.....



Knackat ned en vägg till rätt höjd.

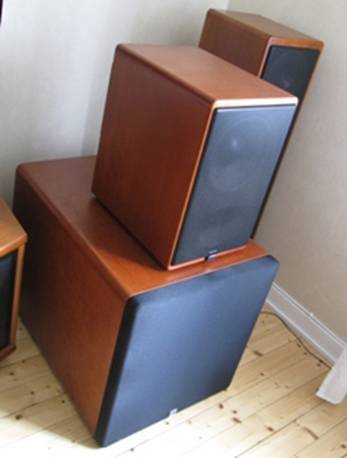

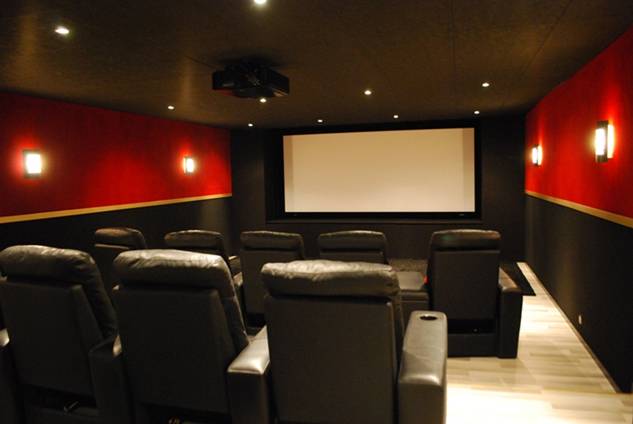

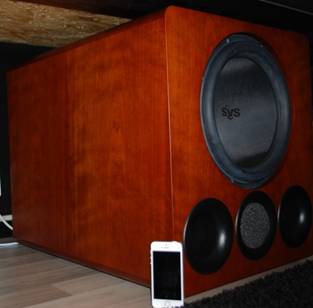

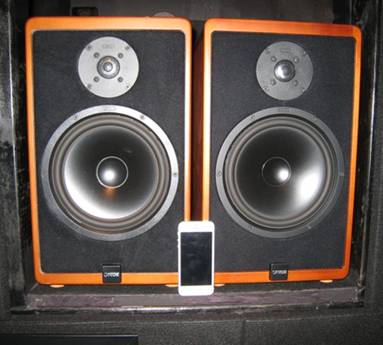

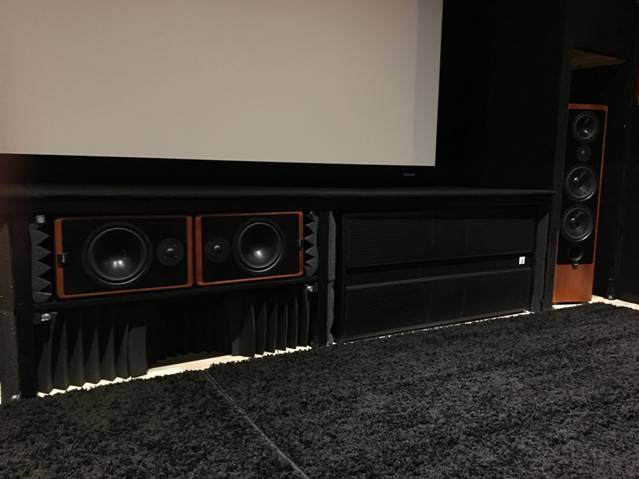

Bion jag håller på att bygga ska ha ett 11.3.4
ljudsystem. Det vill säga 11 högtalare runt om

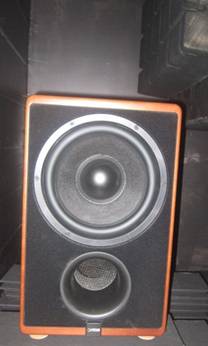

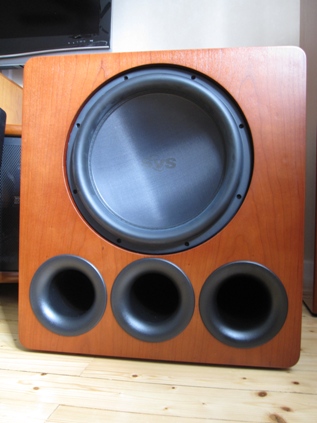

i rummet + 3 stora basar, 2 basar fram och en bas bak.

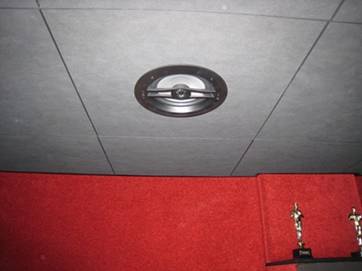

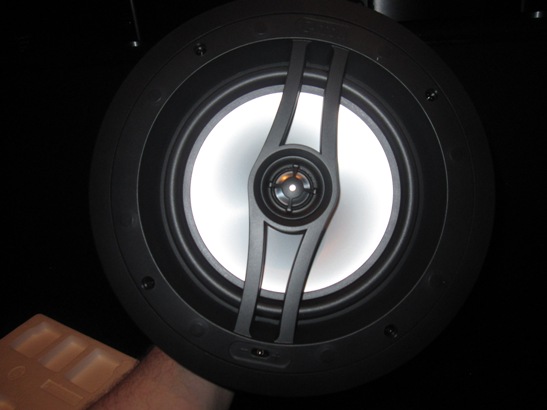

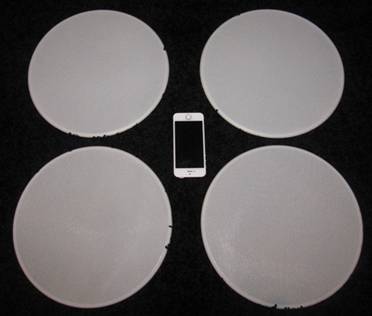

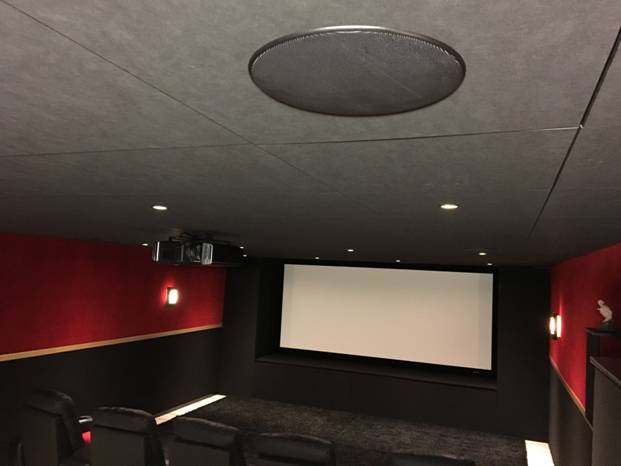

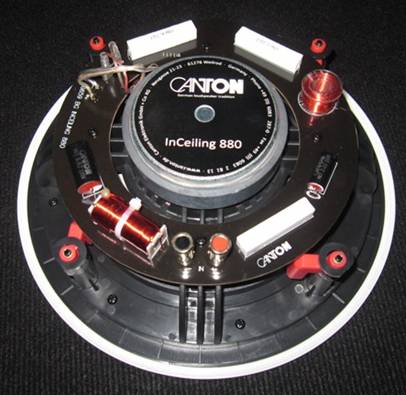

De sista 4 högtalarna sitter i taket (Dolby Atmos)
Så totalt blir det 18st hötalare.

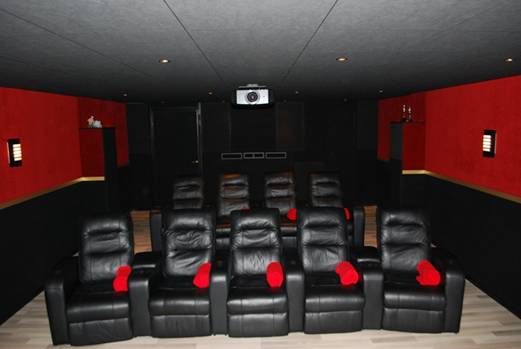

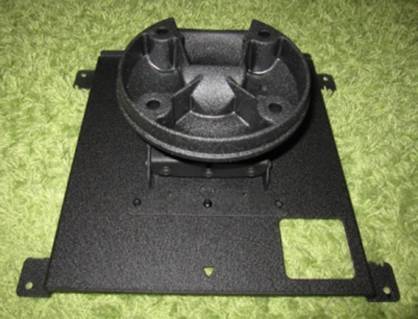

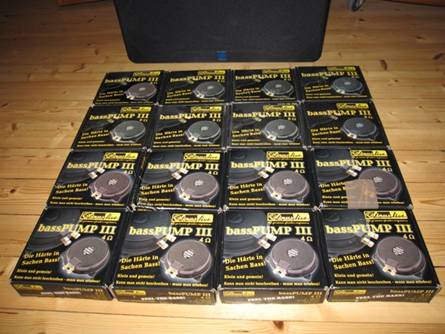

12st bass pumps III som ska stå för "skaket" i de 9 stolarna.
Det är moduler som gör att stolarna kan skaka.

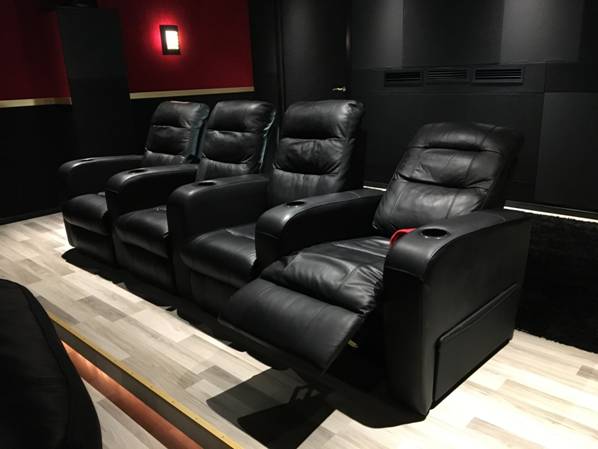

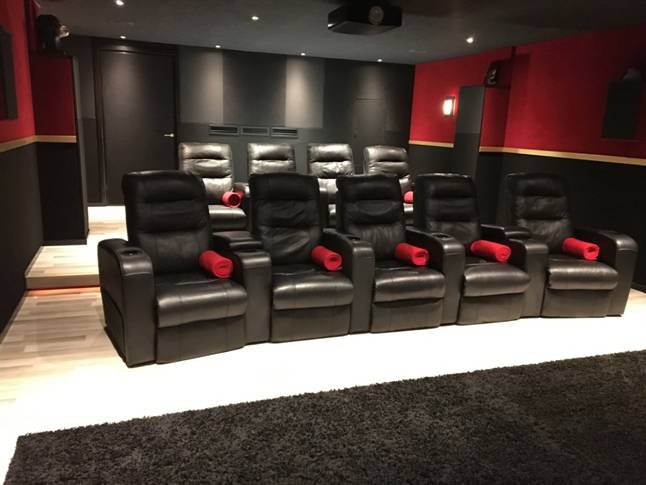

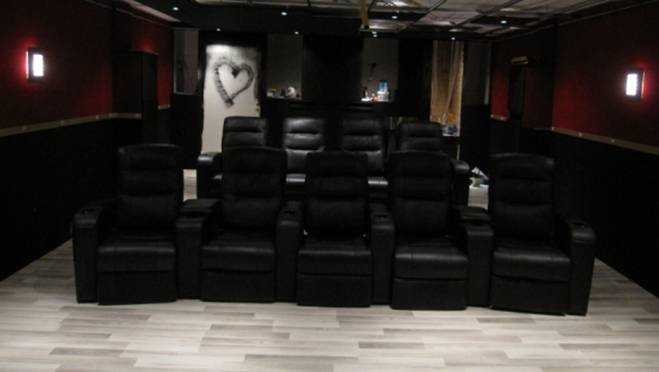

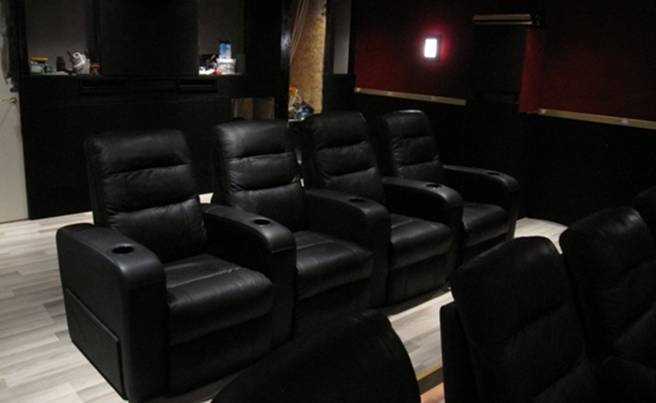

Alla platser har egna mugghållare och recliner.
Bakre raden upphöjd 15cm.

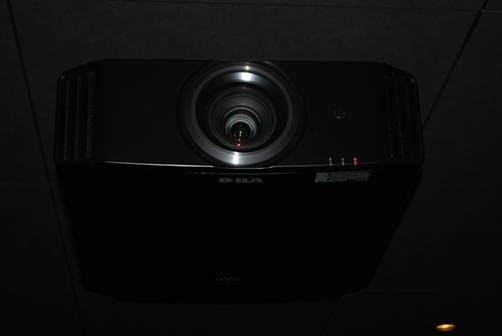

Bilden blir i Ultra HD även i 3D.
Ultra HD är 4 gånger full HD. Väldigt skarpt.

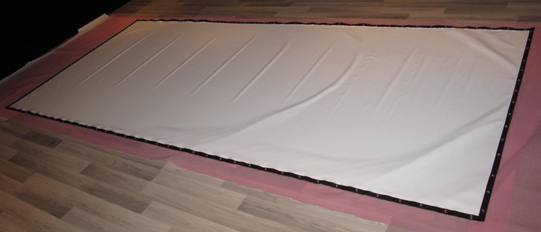

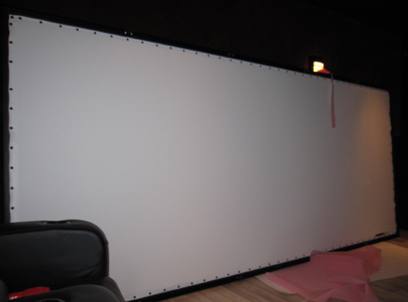

Ramspänd duk i format 2.40:1 på 154"

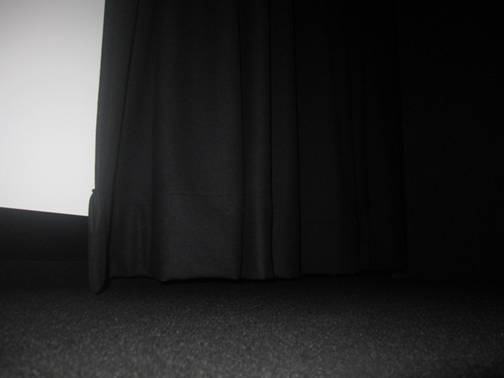

Ridåstyrning mm mm ;o)

En 6 Oz popcornmaskin kommer att stå i kiosken
så man alltid kan få nypoppade popcorn.

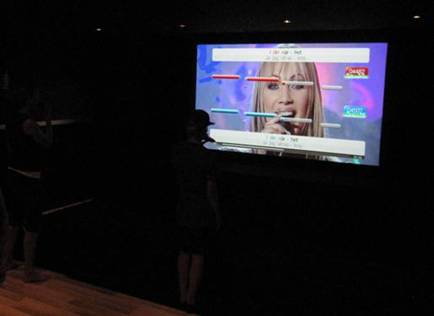

Man kommer även kunna kolla på Tv samt
ha tillgång till de flesta spelkonsoller samt dator.


Här har jag reglat upp väggarna och
 lyft upp limträbalkarna på plats.

Väggarna är reglade cc 300mm.
Limträt cc 600mm.

Limträbalkarnas dim 315 x 66mm.
Dom ligger på ett hammarband
"ovanpå" de stående reglarna.

Det blev rejält stadigt, som vanligt
när jag bygger något ;o)

Mera byggbilder finns här i garaget (länk).


Nu ska det skruvas undertak & dras el.
Sen på med isolering, osbskivor i garaget (länk)


Här kan man få en föraning om biorummet.
Sen ska jag skruva råspont och limma golvgips.

Äntligen börjar det finnas ett
rum att bygga bion i...

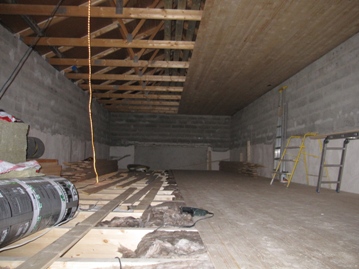

Skruva och isolera,
det blir lite drygt 300mm isolering
i golvet sen råsponten och golvgips.

Sen blir det nog ett ”hårt” golv,
eftersom det blir ett mjukt tak.

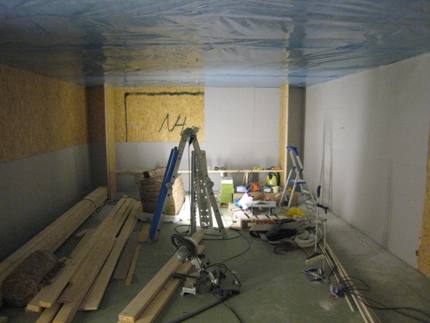

Skruva golv och tak & isolera biorummet.

Fixade lite muggar om man skulle få fint besök ;o)

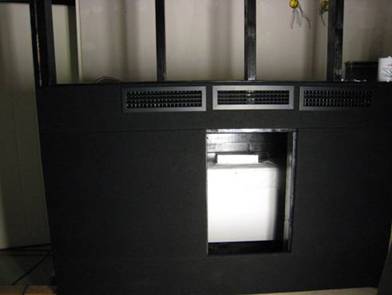

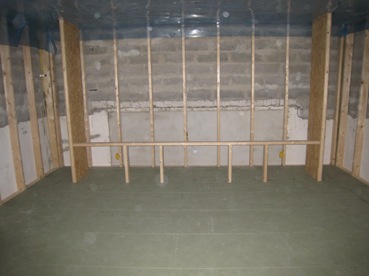

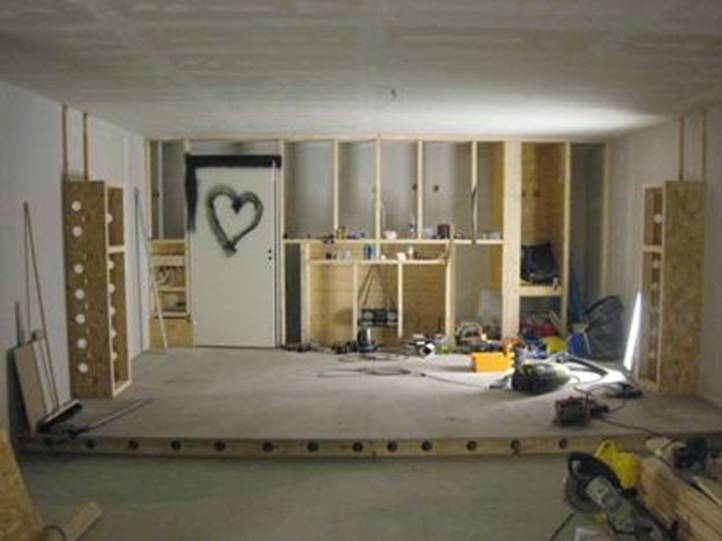

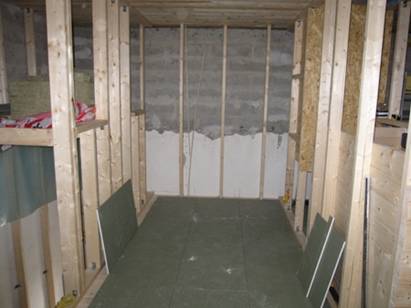

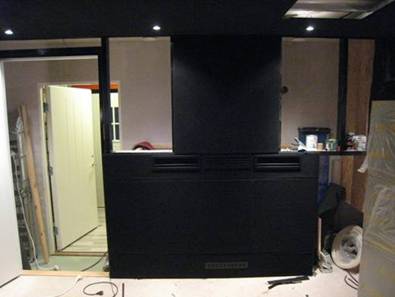

Här har väggreglar och delar av bakre väggen och även framväggen kommit

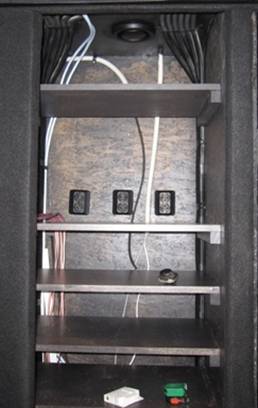

på plats. Man kan även se "skåpet"
där all hifi ska in.

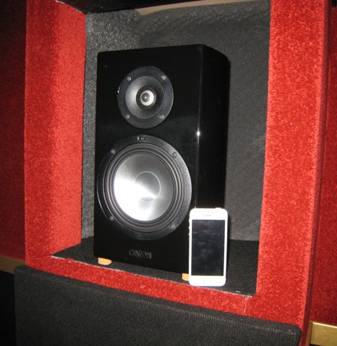

Alla högtalare ska döljas,
av "väggar".

Jag har även limmat och
skruvat golvgips i rummet.

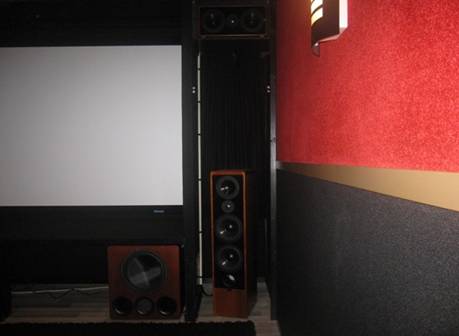

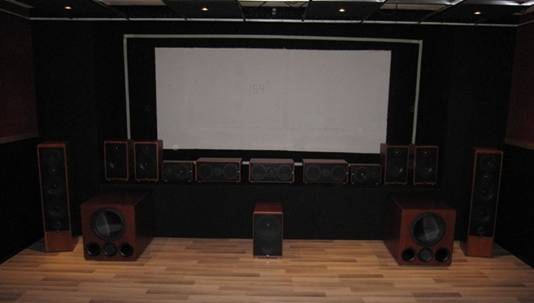

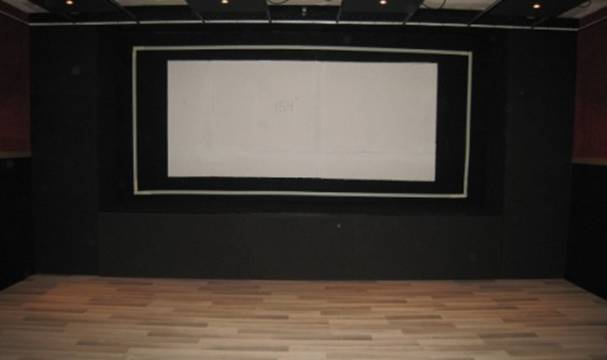

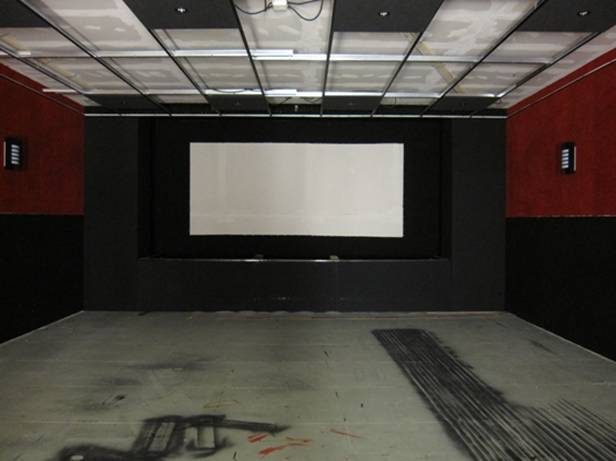

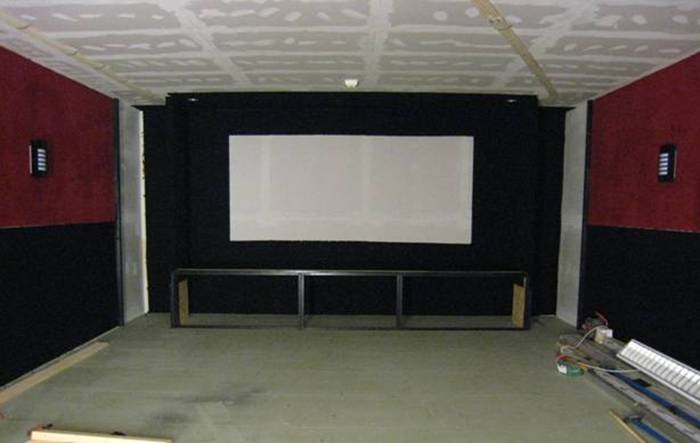

Bakväggen av biobygget.


Plats för duken och flera högtalare.

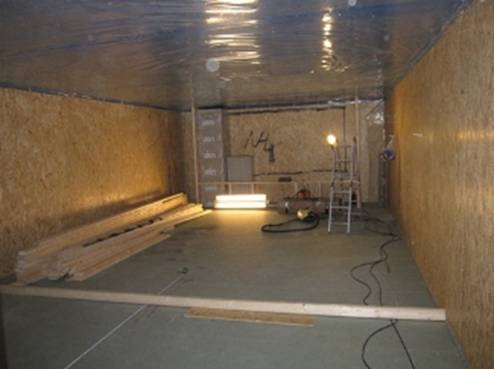

Fått upp osb på väggarna, el till
vägglamporna. Börjat bygga
podiet / basabsorbent
för bakre raden.

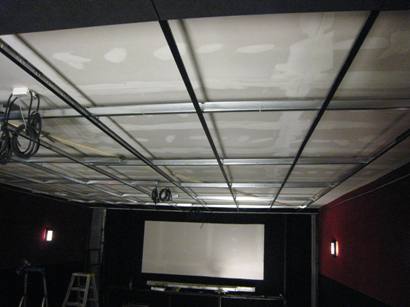

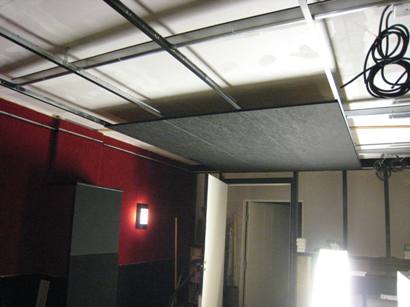

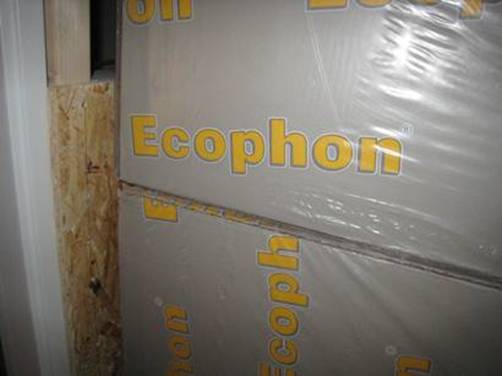

I farmkant kan man även se
akustiktaket stå i kartong,
som ska sänka taket 12cm.

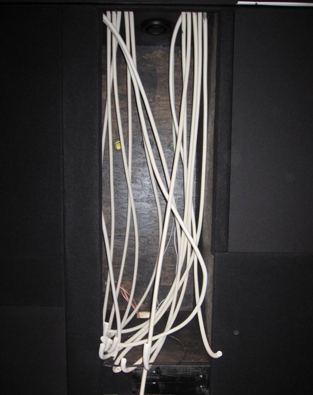

För övrigt så drar jag mycket vprör nu,
så jag kan få igen alla väggar i
förrummen till bion.

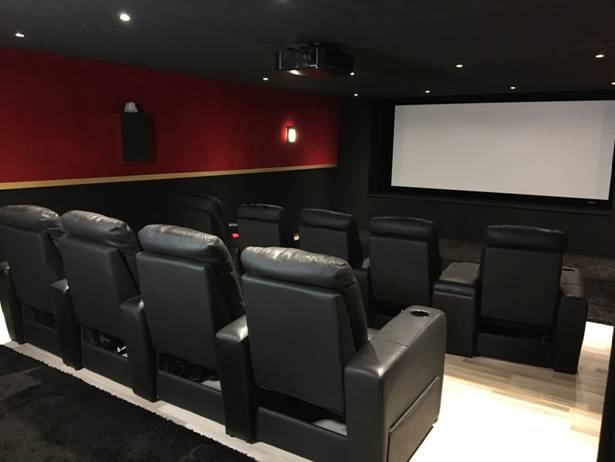

Första raden sittplatser blir på
ca 5 meter nästa blir på 7 meter.

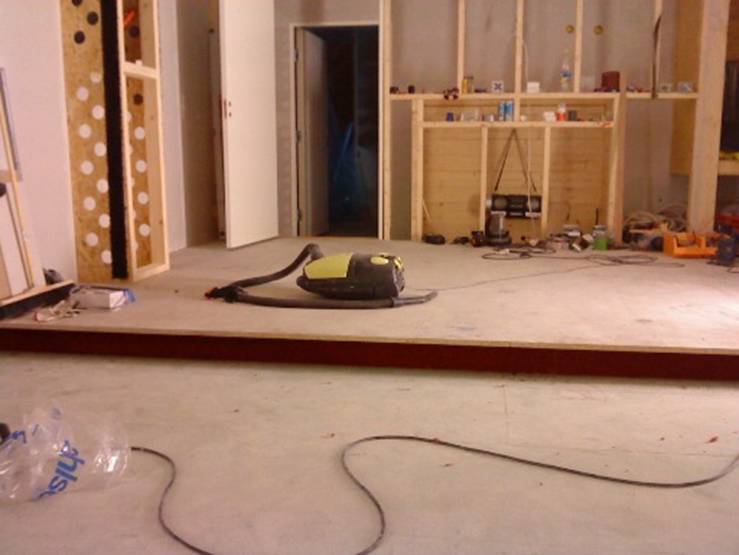

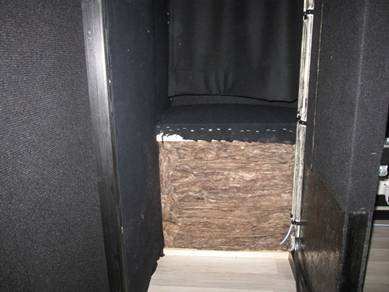

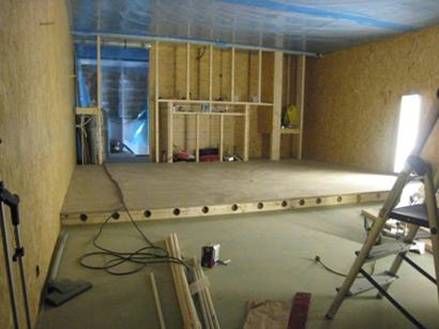

Påbörjat podiet / basabsorbent bakre raden.

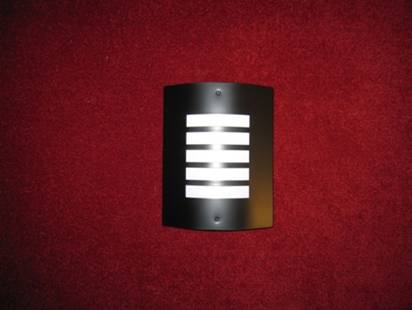

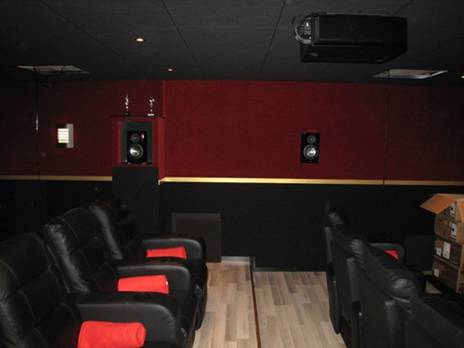

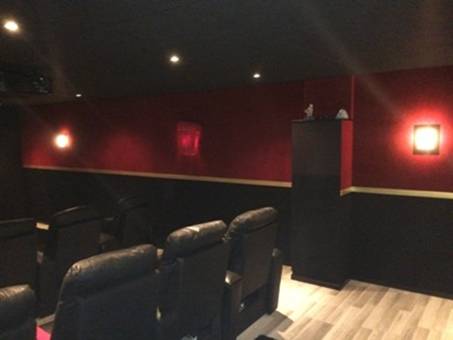

Här är vägglamporna 2st på varje sida.
Det blir även spotts i taket.

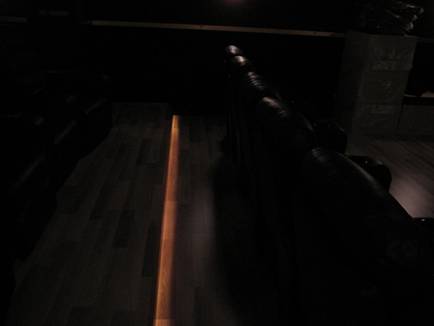

Rör till skakare, samt belysning är nu på plats
under höjningen. Den är även fylld med
isolering för att funka som en basabsorbent.

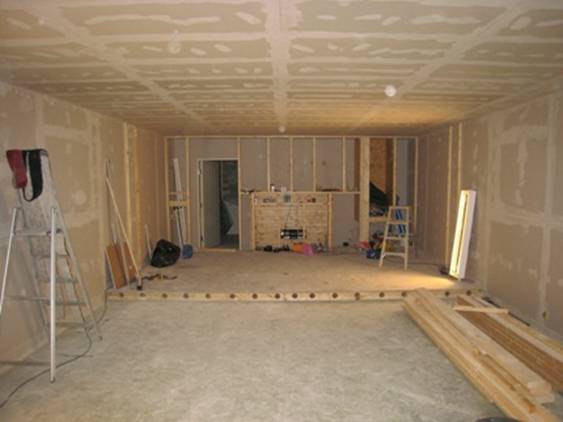

Nu är höjningen klar så nu ska det

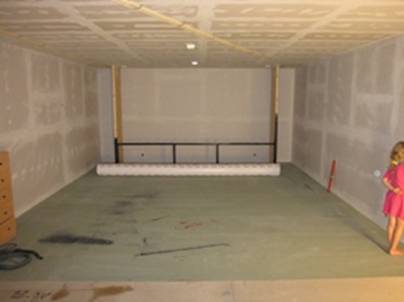

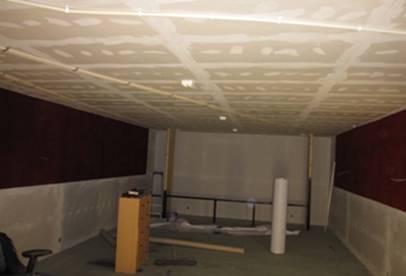

skruvas gips på väggarna och i taket.

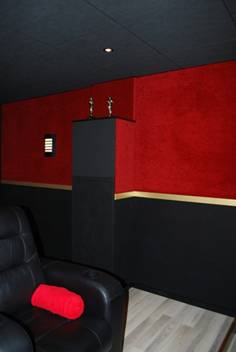

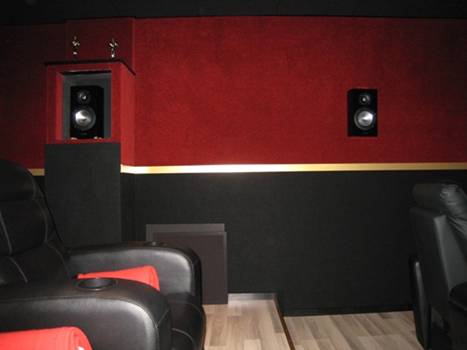

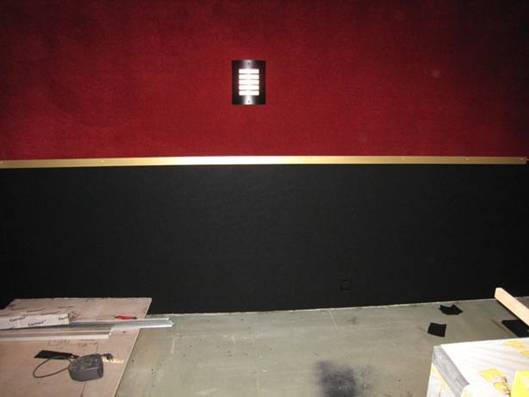

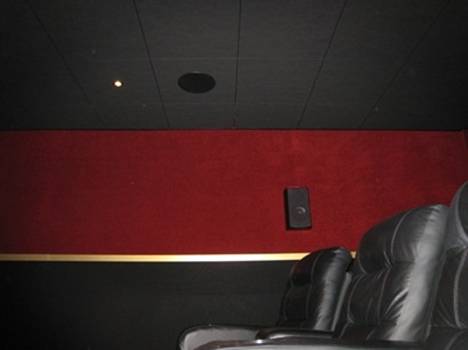

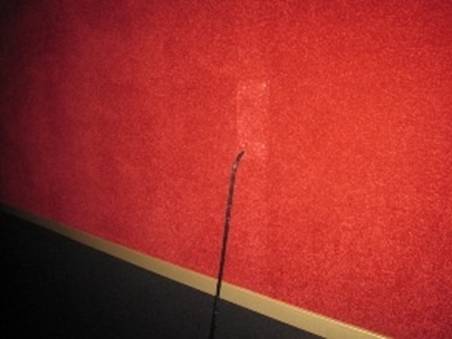

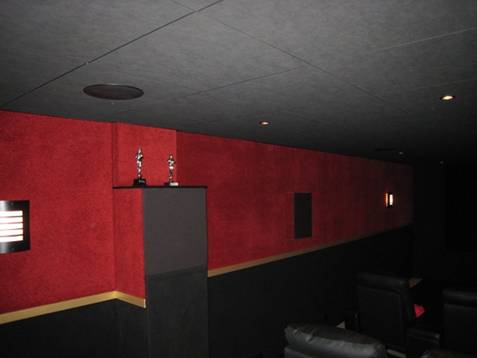

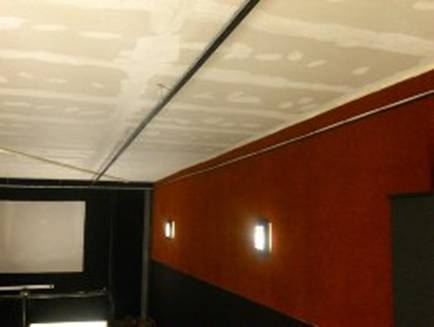

Väggarna ska sen kläs med svart heltäckningsmatta till knappt
hälften sen en guldlist & vinröd
heltäckningsmatta upp till
det svarta akustiktaket.

Men det är mycket annat som
måste fixas först. Ventilation, värme mm.

Podiet / basabsorbent bakre raden klar.

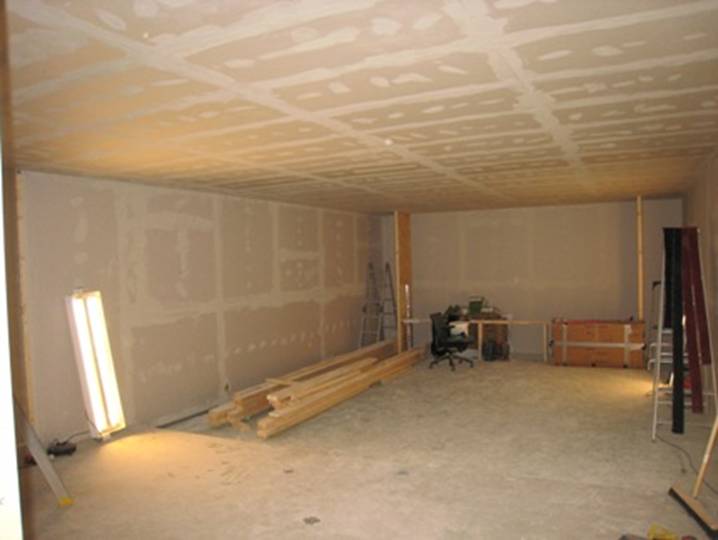

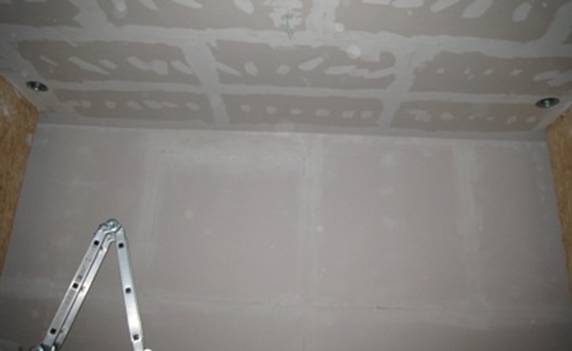

Börjat gipsa, jag önskar mig mer tid ;o)

Rummet före bion blir ett
film/kioskrum med poppare & kyl mm.
Det ska även byggas en ”bardisk”
där popparen ska stå och
biogodis ska ligga.

Till vänster om kiosken blir det ventilations rum över trappan,
där ska även kylskåpet fällas in.



biopop
Här blir "kiosken" och alla filmers plats.

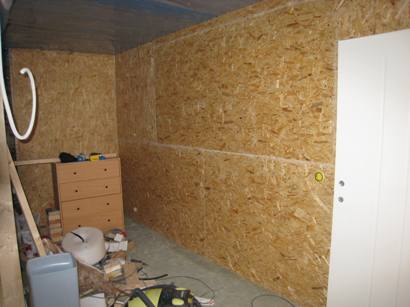

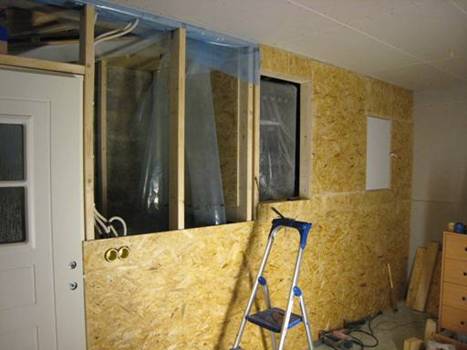

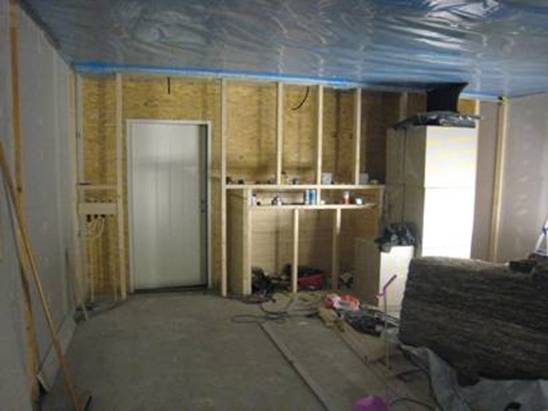

Monterat dörr & skruvat upp osb på väggen.

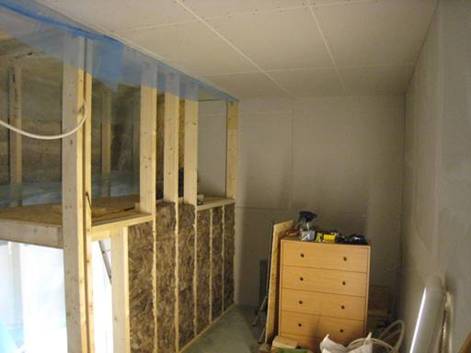

Håller på att bygga rummet för där
ventilationen ska stå, över trappen.
Det blir 120mm isolering runt om
samt osb och gips.

Nästa bild har jag fått i dörren
och lite mer av väggen mot
trapphuset. Man kan även se kylen
samt luckan in i ventilationsrummet.

Dosorna är för belysning samt
styrning av fläkten.

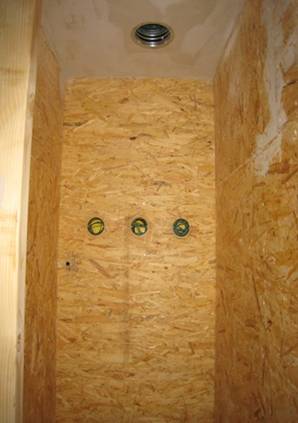

Börjat isolera ventilationsrummet.

Väggen mellan trapphuset och kiosken.

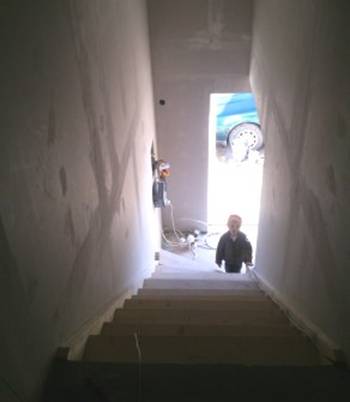

Utanför ser man trapphuset där kommer
det sitta lite filmposters på väggarna.

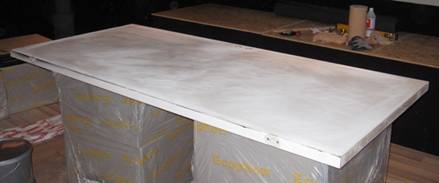

Snart dags att bygga bardisk att ställa
popparen på. Sen hitta någon bra lösning
på hyllor att ställa upp alla filmer på, eller
så många som får plats.

Jag har inte riktigt bestämt mig för vad jag ska
ha på väggarna i kiosken. Antingen målar
jag väggarna eller upp med någon tapet.
Det finns ett alternativ till som det lutar åt…
Matta på väggarna som det kommer bil i
biorummet så blir det lika.

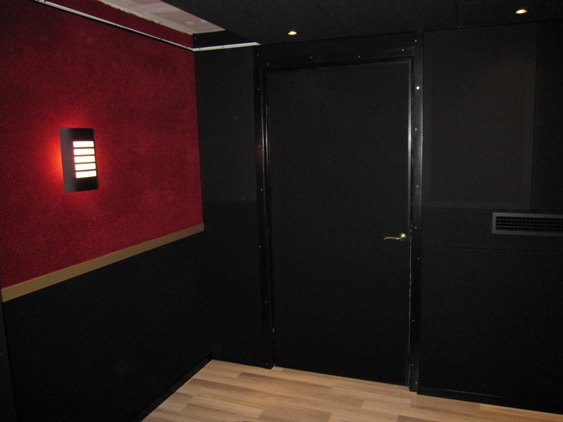

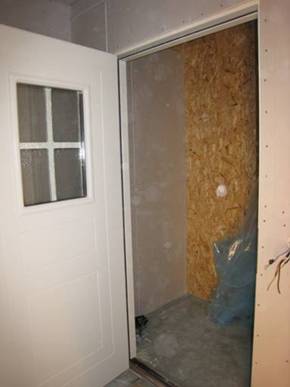

Dörren ut till trapphuset.

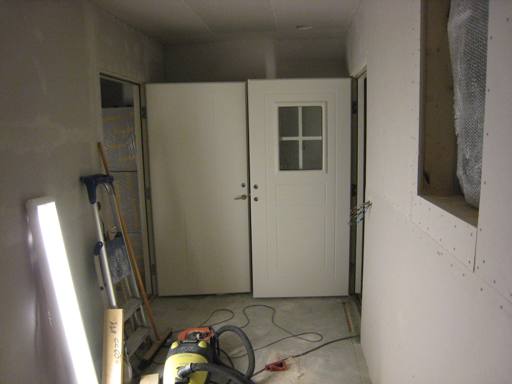

Från kiosken sett: vänster dörr till bion, höger till trapphuset.

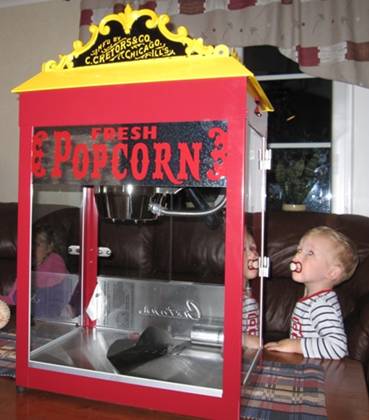

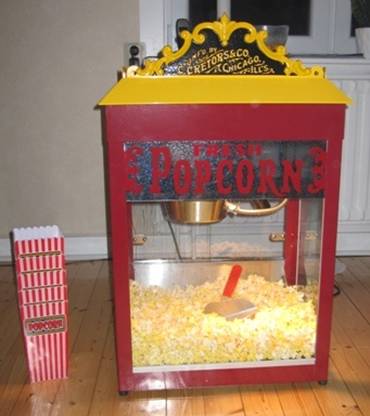

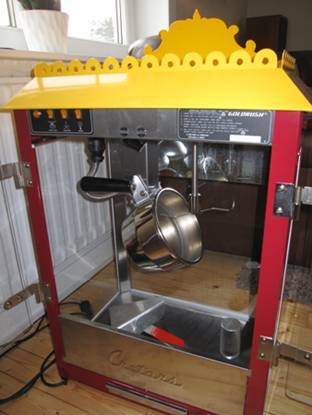

Här är vår popcornmaskin
som ska stå i kiosken.


Gold Rush Antik 6oz
Cretor poppare med stålgryta
aluminiumram, värmelampa och
bottenvärmare i kabinettet som standard.

Kapacitet: ca 100l/timmen
El:230V Watt:1150
Mått: 510X370X860 (BxDxH) cm
Vikt:22kg


När kan vi poppa pappa?

Baksidan

Så här ser det ut på fredagarna när vi är sugna
på popcorn. Det brukar finnas så det räcker
och blir över…



Det blir riktigt riktigt goda popcorn.

Har även fixat visitkort.


Fredagsmys ;o)

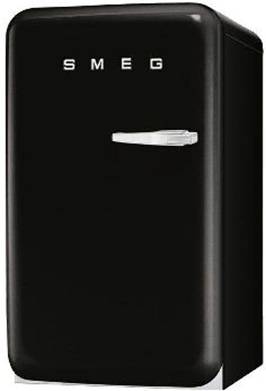

Här är den kyl/frys som jag köpt för
att fälla in i väggen i kiosken.
Jag gillade retrokänslan på kylen.

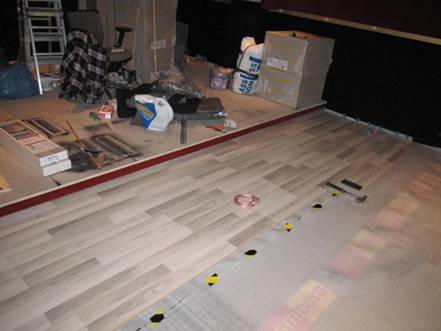

Jag har äntligen köpt golvet
till bion efter mycket mycket velande.

Det blir ett ”hårt” lättstädat golv
istället för limmad matta.
Köper några stora ryor och lägger
ut också på golvet.



Retro kyl/frys som ska fällas in
 i väggen. Så drickat alltid är kallt.

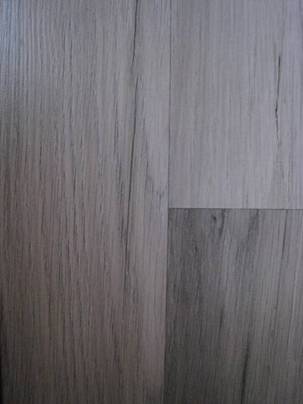

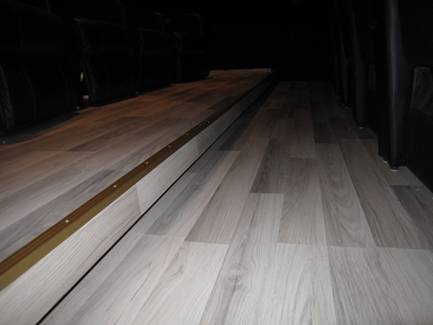

Silverek heter golvet.

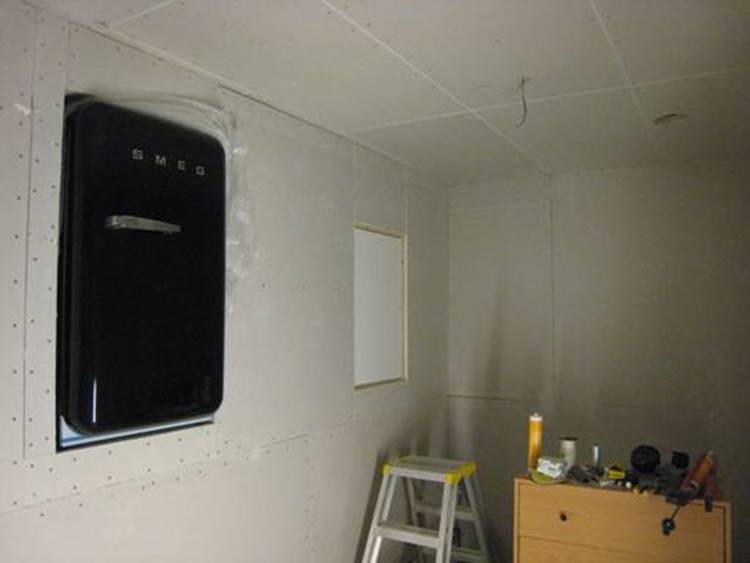

Här kan man se hur det blir med kylen.
Det blir lite högt upp men det var den platsen
som fanns ”över” i ventilationsrummet.

Den vita luckan är ingången till
ventilationsrummet, som är riktigt
ljudisolerat.

Det ska som sagt byggas en ”typ” bardisk
med en glasfront på. Popcornmaskinen
ska stå på bardisken och det ska finnas
ett utbud av biogodis i disken.

På väggarna ska det bland annat sättas
upp hyllor med filmer.

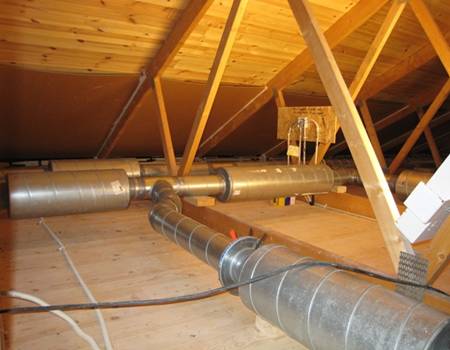

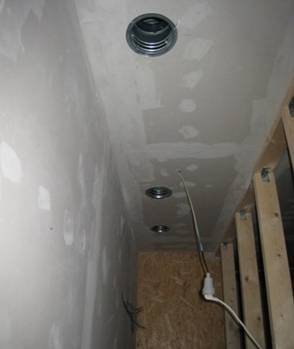

I taket kan man skymta frånluften
för ventilationen över popparen.

Testar att ställa kylen på plats.

Kunde först inte bestämma mig om jag
skulle måla eller limma matta i kiosken.
Det fick bli matta, så får kiosken
lite samma look som biorummet.
Svart matta till mitten, guldlist, rödmatta.

Har även spacklat och målat taket,
fått upp lamporna.
På kortväggen ska det upp ett
vattenburet element.

Nu är det bara att limma vidare.

När mattorna är på plats är det
dags att bygga bardisken som
popparen ska stå på.

Sen få upp hyllor så man får
plats med några tusen filmer ;o)

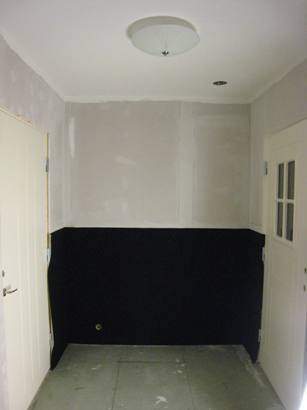

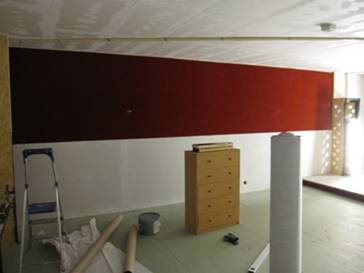

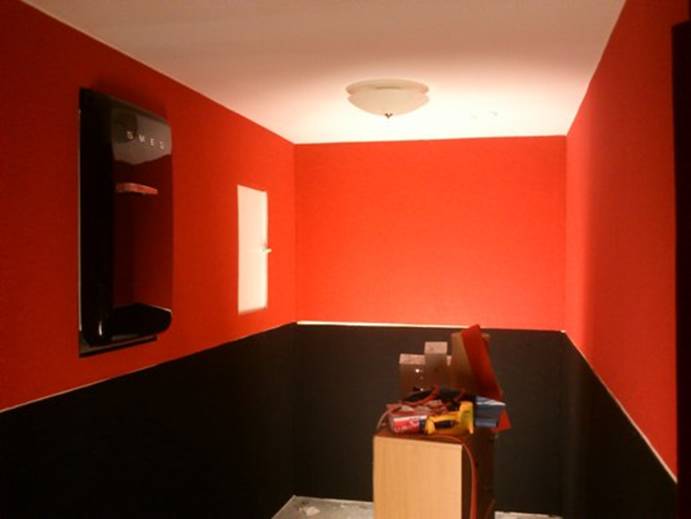

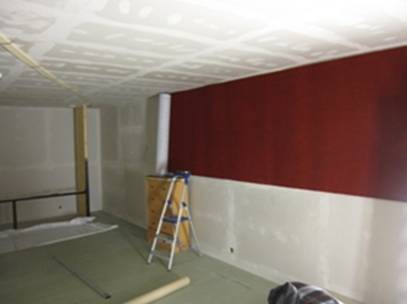

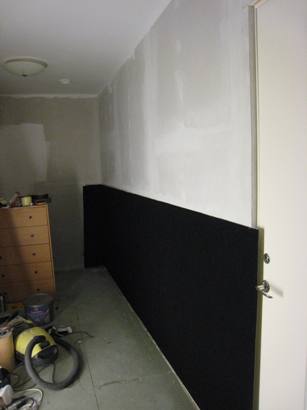

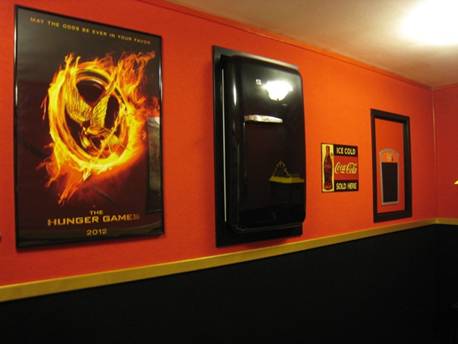

Kiosken börjar få matta på väggen.

En vägg till.

Äntligen har det hänt lite i kiosken.

Mattorna är på plats på väggen.

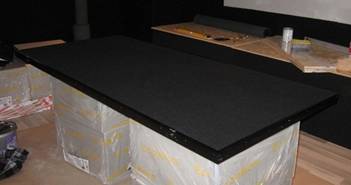

Nu ska det bara byggas en bardisk,
sättas en massa list.

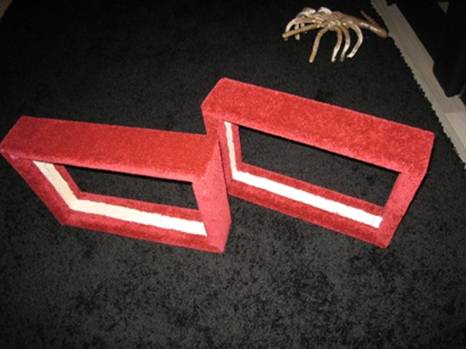

Det blir ramar runt kylen och den
lilla dörren in till ventilationen.
Funderar på om de ska vara
svarta eller guld.

Det lutar åt svart för att blir svarta
dörrfoder.

Det blir en guldlist i mitten som delar
av den röda mattan mot den svarta.

Svart golvlist sen får jag se vad som
blir bäst som taklist svart, guld, röd?



Nu har jag fått in golv och lister
och kiosken börjar bli klar..


Just nu letar jag någon lämplig
glasdisk att ställa popparen på.
Det ska även finnas godis i disken.

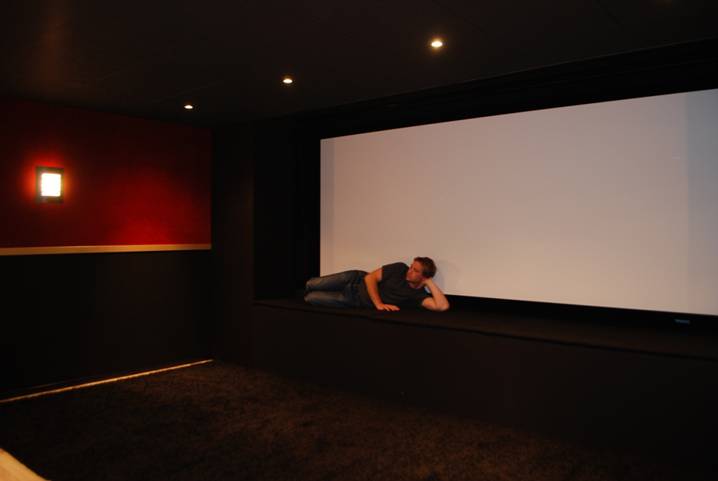

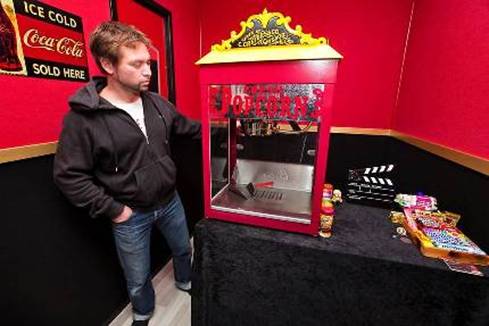

På bilden där jag är med ser man
mer den rätta färgen på väggarna.

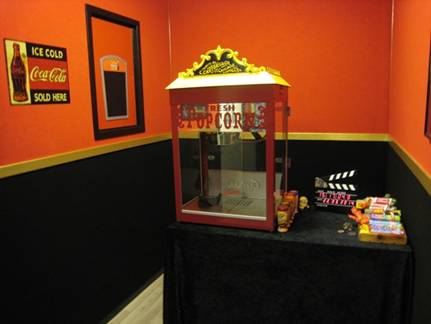

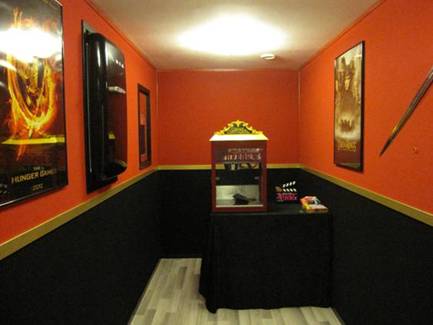

Här hämtar man godis
och popcorn till filmen.
Drickan håller sig kall i
kylen bredvid.

Popcorn filmens vita guld…

Filmklipp på länken under.

Popcornsmaskinen i drift.



Här ser man vänster och
höger sida av kiosken.

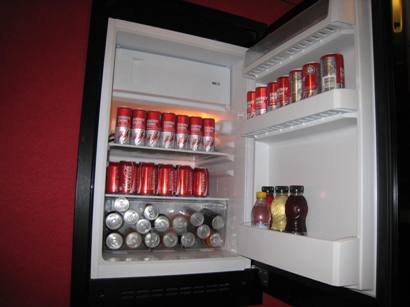

I kylen finns det väldigt
kalla drickor.

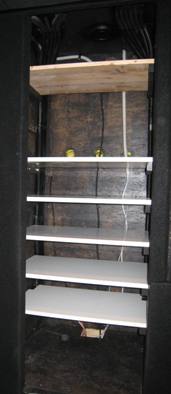

På andra sidan i kiosken bakom
dörrarna skruvar jag upp hyllor
för blu-rayfilmerna. Där får det
plats ca 1000st filmer.

Resten av filmerna får stå i
puben en trappa ned.

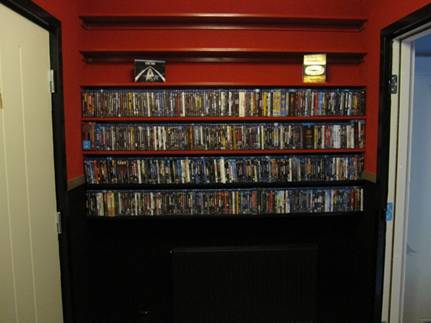

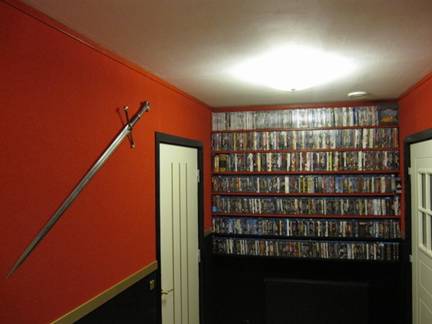

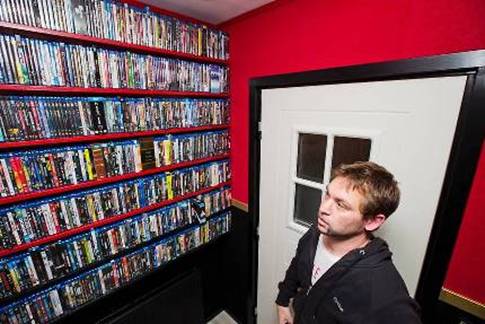

Här har jag fått upp lite mera film,
eller rättare sagt så mycket film
det finns plats för här. (1000st)

Resten av filmerna kommer få hyllor nere
i puben. Där blir det mera hyllor som
kommer svälja ca 4000st filmer.
Det borde väl räcka ett tag.

Man kan även se mitt svärd från
Lord of the rings.

Anduril: The sword of king Elessar.
Limited Edition.

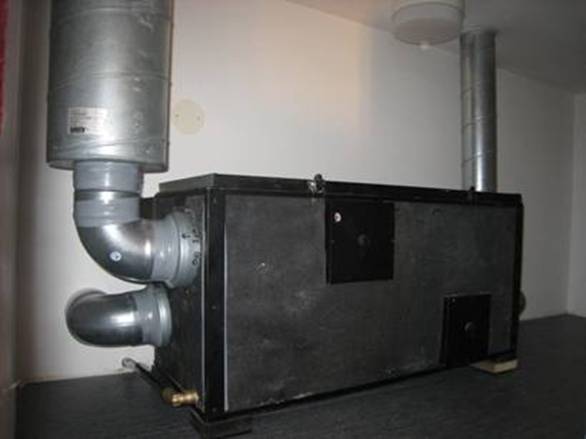

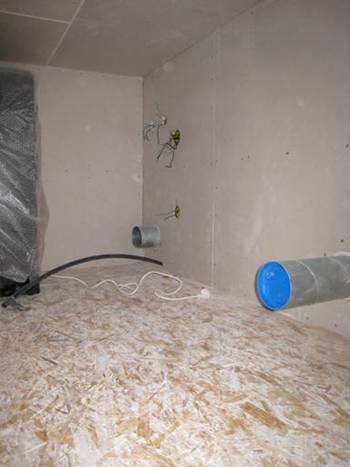

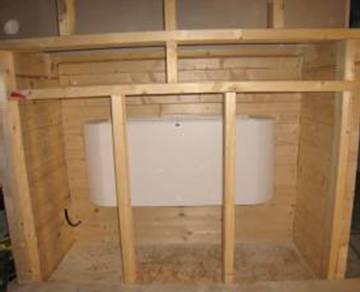

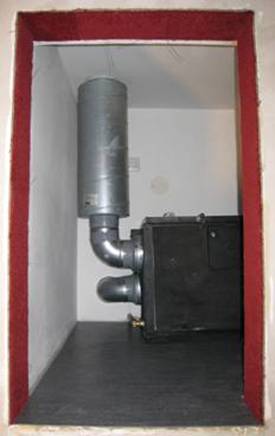

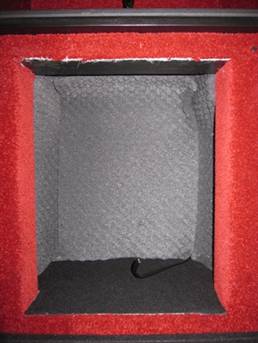

Så här ser det ut i ventilationsrummet.
Närmaste röret är uteluften in och
bortre röret är avluften.
Svarta lilla slangen är kondensslangen.

Ventilationen ändrar man med enkla knapptryck
för hur länge den ska gå samt hur många personer
som ska kolla på bio..

Man kan även se baksidan på kylen
samt en del tråd för styrningen av fläkten mm.

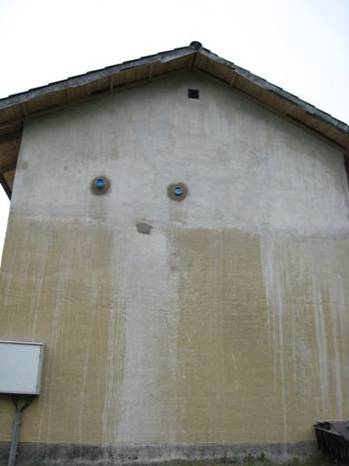

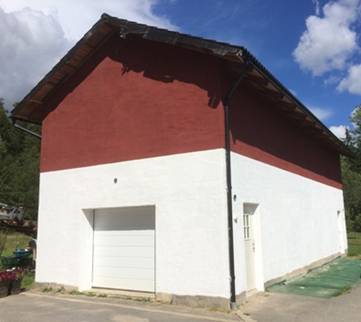

Nästa bild är utsidan av ventilationsrummet / huset.

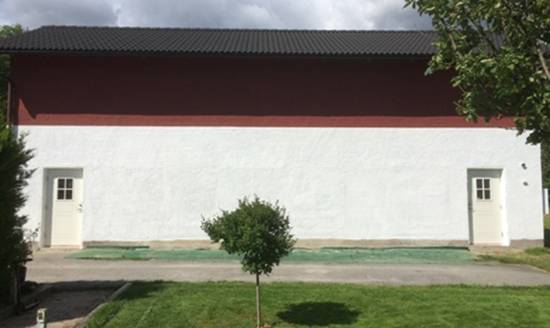

Det ska bli kul att måla huset så att
det får rätt färg. Det blir vitt upp till typ halva
huset sen rött upp till taket en ”klassisk” lada.
Fast med lite roligare innehåll ;o)

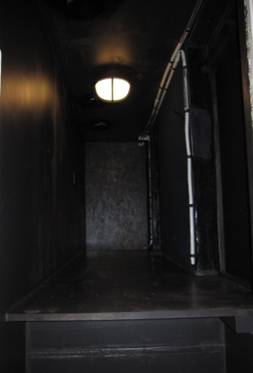

Inne i ventilationsrummet.

Insug och utblås!

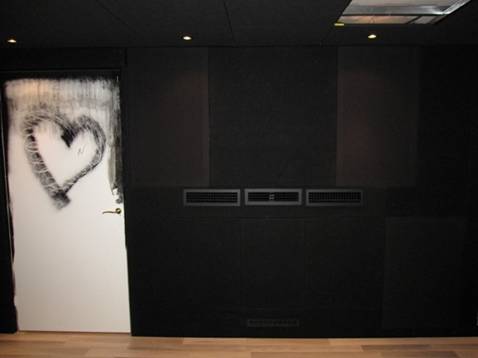

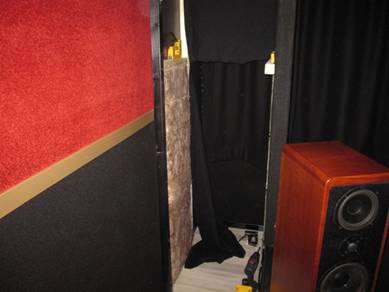

Tilluften till bion kommer in mellan de bakre
väggarna. Där kommer även en del högtalare
finnas. Vid värmebehov passerar luften
fläktelementet som också sitter här nedanför.
Det kommer även kunna dämpas en del
mellan väggarna vid behov.

Frånluften sitter strax framför duken i
framkanten på rummet. (Finns även en
frånluft i hifiskåpet.) Väggen man ser är
där duken ska sitta. Där ska det limmas
en svart matta, även på ”sidoväggarna”
som ramar in duken.
Så man får det riktigt svart runt duken.

Men det kommer mer bilder på det senare.


Tilluften till bion.

Frånluften sitter i framkanten i rummet.



Hålet för kylen kläddes in med matta, så
det blir mjukt och fint. Det tätar även mot kylen så ljudet blir kvar i rätt rum.
Det blir såklart en snygg ram runt också.

Här är ventilationsaggregatet monterat.
Jag ställde in det först, så jag kunde mäta
upp och dra klart alla ”rör” på vinden senare.

Jag la in en matta och målade rummet vitt.
Det ska på lite isolering på rören som
kondensskydd. Den lilla svarta slangen
är avrinning för kondensen.

Här ska kylen in.

Den här ser till att man får ny luft i bion ;o)


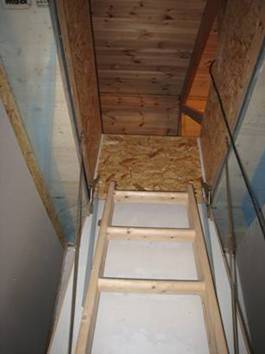

Här är vindsluckan upp på vinden.
Man ser även sargen jag byggt av
reglar och osb runt luckan, så
man kan fylla upp lösull.

Till höger ser man vinden och lite
ventilationsrör som ska på plats
innan lösullen ska sprutas in.



Får jag be om största möjliga tyssstnad

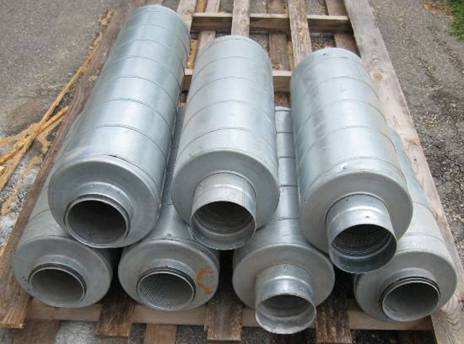

Här ser man några av ljuddämparna. Ventilationsfirman trodde att 2 kanske
3 ljuddämpare skulle trolla bort allt
eventuellt ljud från aggregatet.

Lika bra att vara på den säkra sidan,
jag köpte 8st dämpare!

På andra bilden är allt monterat.
Jag har skruvat och tejpat alla skarvar.
Nu ska det bara isoleras och sättas fast.

Sen ska jag trimma in luftflödena så
jag får ett litet undertryck i huset.



Gör om gör rätt!

Kom på att jag ”missat” ett spjäll, eller
från början tänkte jag att det räckte
med de jag hade.

Men i efterhand kom jag på
att med ett spjäll till så kunde
jag styra alla don som jag vill.

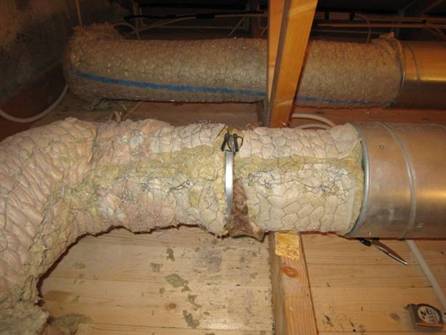

Jag har isolerat alla ventilationsrör.
Fast de kommer ligga under lösullen
men jag ville vara säker på att de blev
riktigt isolerade så man inte får kondens.



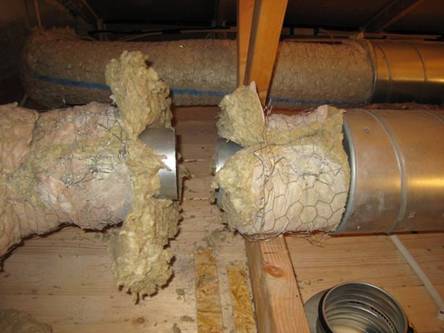

 gör om.jpg
In med ett irisspjäll till.

fixat igen.jpg
Nu är det klart, spjäll & isolering på plats.

Jag har även byggt en landgång, så
man kommer åt diverse dosor och
spjäll vid behov.

Äntligen färdigt för isolering!

På nästa bild så har lösullen,
600mm kommit på plats.



Det har varit ont om tid till bygget ett tag nu ;o(

Men det börjar komma hem lite grejer istället ;o)


Här har mina 2 nya bashögtalare kommit hem.
SVS PB13-ULTRA DSP 1000Watt, frun är jättenöjd.


Mitt första intrycket var OJ var stora dom var.
och andra jössös va tunga ;o)

Ska försöka packa upp dom och provspela
så fort som möjligt.



Äntligen börjar grejerna komma hem!

Min gamla bas på 12” blev liten ;o)

Här är en nakenbild på basen.
Det var en hel del inställningar på basen puu.

Har även fått i en ytterdörr i bakre bioväggen.
Den bakre bioväggen kläs in med osb och gips
samt 95mm isolering emellan. Det kommer även
dämpas en hel del mellan väggarna mm.

Den främre ”bakväggen” kommer att kläs med
högtalartyg, för där bakom kommer det stå
4 vanliga högtalare samt en bas.

SVS PB13Ultra utan kläder.

Bakre biodörren på plats, nu ska mera gips upp.

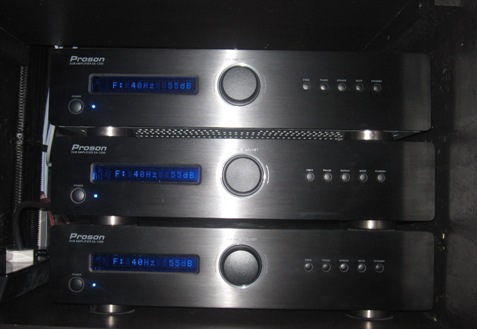

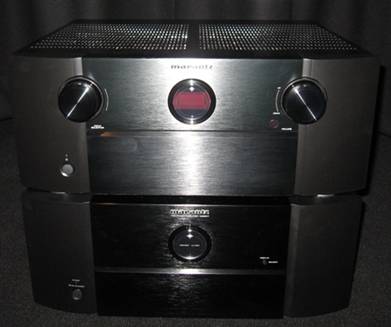

Här ska alla hifiprylar stå bland annat:
5st förstärkare, PS3, Xbox360, Wii, dator,
Blu-rayspelare, lite digitalboxar mm.

Skåpet är ventilerat och kommer kläs med dämpmatreal. Skåpet matas med 3 faser
 a 13A så det finns ström så det räcker.

Äntligen har jag fått upp takgipsen. Nu ska
det byggas ”pelare” att gömma högtalare i.
Sen börjar det bli dags att limma matta på väggarna och sen montera undertak
av svart modell Ecophon Sombra DS.

Så det är några timmar kvar innan vi kan njuta
av våran hemmabio ;o)

Den som väntar på något gott…

En sida att minnas ;o)
www.biobygget.se

Frånluften i hifiskåpet.

Äntligen takgipsen på plats och även spacklat.

Så här ser rummet ut i framkant där duken på 154” ska sitta.
Framför duken kommer en motordriven ridå hänga.
Ridån kommer även fungera som maskning vid
andra bildformat än 2.40:1

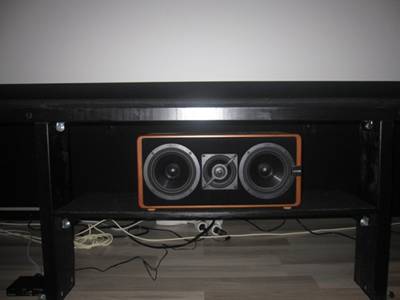

Under duken kommer centerhögtalaren stå,
samt 2st stora bashögtalare. (bild längre upp)

På ”utsidan” av väggarna kommer fronthögtalarna
att stå. Samt att alla hörn kommer dämpas
för att få till akustiken i rummet.

Akustiken är mycket viktigare än många tror.
Tyvärr så hoppar många över akustiken
och får tyvärr inte ut allt av sin utrustning då.

5st högtalare fram. (Frontar, Center & Basar)
4st högtalare på sidoväggen. (Surrounder)
5st högtalare i bakväggen. (Bakre Surrounder & Bas)
4st högtalare i taket. (Dolby Atmos kanaler)
Totalt 18st dolda högtalare i hela biorummet.

Sen kommer det sitta 12st basskakare
fördelat på 9st sittplatser ;o)

Vi får se om det räcker eller om man behöver
flytta mera luft…



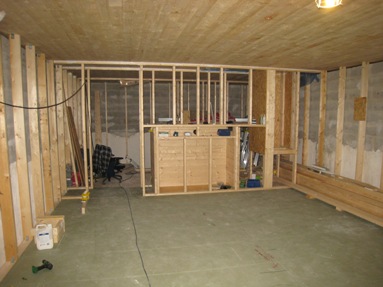

Så här ser bakre delen av rummet ut. Det är en riktig bakre
vägg sen en främre bakre vägg som mer är till för att
dölja högtalare och fläktelement mm.

Där finns även hifiskåpet inbyggt i väggen.
Det ska även in en del dämpning mellan väggarna.

Man ser även de ”pelare” där 2st av sidohögtalarna ska bo.
Undertill i pelarna kommer det också bli dämpning.
Pelarna ska kläs med svart högtalartyg samt matta.

Första stolsraden blir en bit framför podiet.
Andra raden blir såklart på podiet.

Avståndet till duken från första stolsraden
blir runt 5meter och 7meter från bakre raden.
Då kommer man få en riktigt ”stor” filmupplevelse.

Det blir en ledlist i framkant på podiet som döljs av
en liten frontkant så man får en liten ljuskälla där.

Hålen i podiet / basabsorbenten kläs med samma
röda matta som kommer sitta på övre delen
av väggarna (bild finns längre ned).




Lite mattprover, den röda blir det från det svarta
akustiktaket och ned till mitten på väggen.
Sen blir det en guldlist som delar av rummet
och under en svart matta.

Den svarta mattan kommer att bytas mot en
korthårigare (samma typ som den röda).

Jag sätter matta på väggarna för det hjälper
till en hel del med akustiken, men även
för att få rätt känsla i rummet.

Den svarta mattan kommer även att sättas bakom
duken för att få en bra svart vägg för ”kontrasten”.

Till höger är några av mina Ecophon Sombra DS
kartonger akustiktaket som ska upp när mattan
har kommit upp på väggarna.



Här har jag limmat mattan i underkant av podiet.
Nu är podiet / basabsorbenten snart ”klar”.
Ledlisten är monterad, den syns inte men jag ska ändå
skruva dit en liten frontkant så det blir snyggare.

På kanten limmas det sen fast samma golv (silverek)
som i övriga rummet så den smälter in bra när jag
väl kommer så långt ;o)

Jag håller på med resten av huset nu för att få
det klart till vintern så själva biorummet får
tyvärr vänta lite till.

Jag fixar ventilationen på vinden för bion
och ska montera in elementen mm.





Här provmonterar jag fläktelementet
som ska hålla värmen/kylan i biorummet.
Det kommer sitta inbyggt mellan de bakre
väggarna. Inkommande luft från ventilationen sugs in, värms upp och blåser in i bions
bakkant.

Passade på att köpa en fjärrkontroll
som ska styra allt ljud, bild, ljus mm.





Logitech Harmony 1100.jpg



När jag fyllde år fick jag lite
popcornsbägare att ha i kiosken.
Det är 300st så det borde ju räcka
över premiären i alla fall ;o)
Som blir av vilket år som helst….

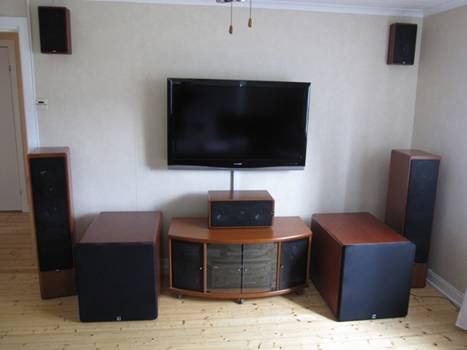

Under byggtiden så får några av mina
högtalare trängas lite i vårat vardagsrum.

Det är ren taktik, då får jag mer byggtid
av frugan som inte uppskattar högtalarna
lika mycket som jag gör ;o)

I biorummet ska det in många
högtalare till …

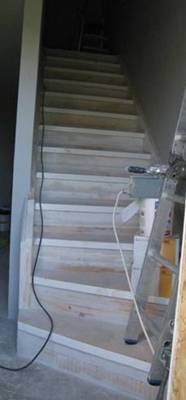

Här kan man se trappen och en del av
trapphuset jag håller på att bygga.
Det är lite pyssel att få till trappen så
den blir skön att gå i.

Den ser brantare ut än den är. Det ska upp
en ledstång också, samt filmprylar på väggarna.

Går du ned för trappen kommer du till ”puben”.
Mer bilder på det hittar du här länk.

Men nu är det mycket annat som också måste
fixas. Gräva ned ny kulvert då jag hade fått
fel rör i den tidigare jag byggt ;o(
Det känns lite trist att göra om något man
trodde var klart. Men nu är det fixat igen.

Bilder på kulvertprojektet hittar du här länk.
Mer bilder när det blir klart..





Äntligen är det dags att börja med
mattan i biorummet.

Det var lite trixande att bara få upp
mattan för trappen och in i bion.

Jag rullade ut den och skar till bitar,
som sen limmas upp på väggen.

Den är skapligt tjock och lagom
mörkröd i sann bioanda.






Här har jag limmat upp första biten matta.

Det går åt mycket lim och mycket vilja…
Andra bilden så har båda de stora bitarna
av den röda mattan kommit upp.

Nu är det bara att börja med den svarta
mattan. Den ska limmas under den röda
mattan och även på frontväggen.

Nu ska jag slita på med bygget.



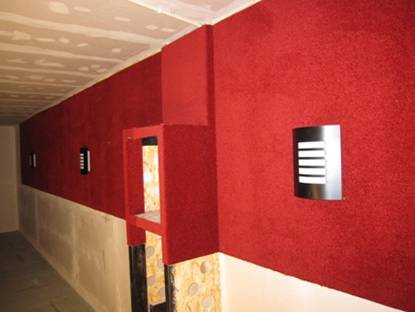

Vägglamporna på plats.

Det blir 3st på varje sida
till en början. Mitten lampan
kommer att bytas ut mot en till
sidohögtalare när bion uppgraderas.

Det blir även 16st spotts i
det svarta akustiktaket.

Alla lampor kommer såklart
att kunna ljusregleras till
önskad ljusnivå.




Har fått upp lite matta i fronten. Här har jag skurit ur
en del matta för att där ska det sitta akustikmatreal.

Men lite kul att se ändå att ”duken” som man ser nu
är 2.9 meter bred. Den duk jag ska ha är 3.6meter
bred i 2.40:1 format. Så den kommer att fylla hela fronten.

Man kan även se ramarna under som ska kläs
med svart högtalartyg. Nu ska jag bygga de
andra ramarna som ska stå på sidorna också.

Nu är det snart dags att montera det
svarta sombra D undertaket.
Sen börjar det dra ihop sig för lister och golv.
Det är en hel del kvar men…

…nu börjar jag se ljuset, eller mörkret det börjar bli
riktigt mörkt i biorummet nu ;o)




Här ska ridån hänga.
Bilden kan nog vara lite svår att förstå.

Den är tagen längs  med frontväggen. (där duken ska hänga).
Jag har byggt 2st sidoväggar, dessa börjar en bit ut
från frontväggen. På utsidan av dessa väggar kommer
det att stå högtalare.

I utrymmet mellan frontväggen och de ”framflyttade”
sidoväggarna ska en eldriven ridå hänga.
Den blir svart och ska även fungera som
maskning vid andra format än 2.40:1.




Börjar få upp kantlisten för sombrataket.
Man ser även den första bärlinan.
Jag pendlar ned taket 12cm.

Det är bra rent ljudmässigt och även
för att få plats med lampor mm.




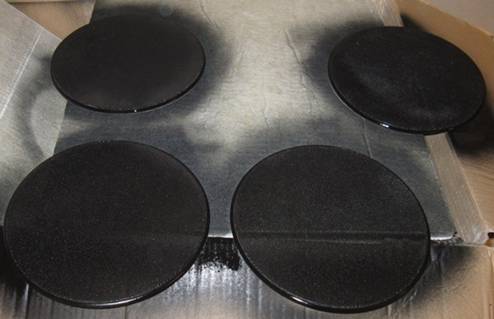

Bärverk på plats. Nu ska det målas
spotts som ska fällas in i taket 16st.

Sen är det bara att stapla taket på plats.
Jag gillar sombratak, jag kör med dolt
bärverk. Det ger nästan en känsla av
att taket svävar. (se högra bilden)

Det blir mörkare och mörkare för
varje skiva som kommer på plats.

Jag får ha nästan alla
mina byggbelysningar
för att man ska kunna se
något alls.


svävande tak.jpg



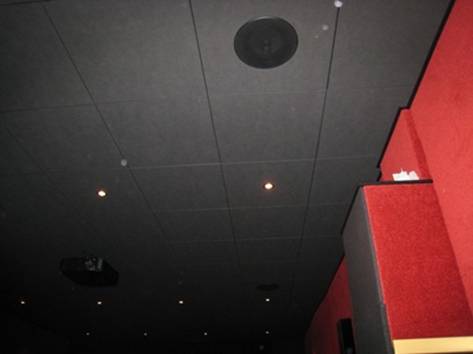

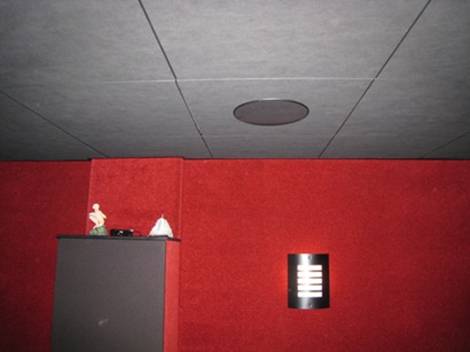

Nu har jag fått upp spottsen i taket, nu ska resten av
takplattorna upp.

Fronten börjar ana sin form. Jag har klätt ramarna med
svart högtalartyg. Skydden kommer hållas på plats
med magneter.

Det ska vara en skiva under duken också
som kläs med svart matta.

Nu ska jag bara fixa bakväggen också den ska kläs
med svart matta och svart högtalartyg.
Sen är det dags att måla lite lister och lägga golv.

Sen äntligen äntligen borde jag kunna bära ut
lite roliga grejer och beställa ”sofforna”…

Det finns väl lite kvar att göra ändå ska in med typ 200meter högtalarkabel. Div nätverk, larm, styrningar mm.

Men när det är klart så har nog projektorn landat i butik..
Projen JVC DLA-X55 & duk Stewart bokad.



Den ”främre” bakväggen påbörjas.
Jag har byggt in elementet, så bara
den varma luften blåser ut via gallren.

Det ligger även en del akustikdämpning
i utrymmet som blev över vid elementet.

Nu ska jag tillverka lite ramar med
högtalartyg att sätta på sidorna.
Sen är alla väggar klara.

Viktigast av allt (nästan) nu är
värmen inkopplad! Så skönt…

dolt element.jpg


Guldlisten på plats. Har börjat måla och montera
guldlisterna som ska dela av mattorna.

Det blir riktigt läckert tycker jag.
Nu börjar man få fram den rätta biokänslan…

Så nu är det bara att skruva upp resten av listerna
och slipa och måla dem några gånger till.

Nu börjar man verkligen längta tills det är premiär.

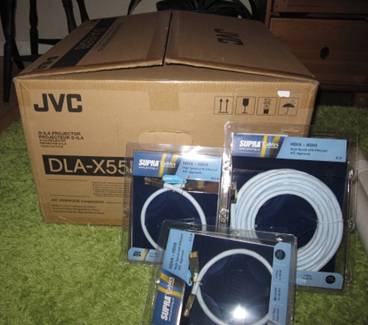

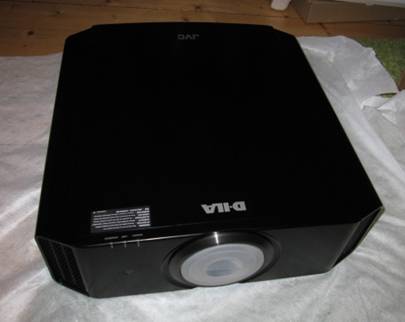

Det är det här det handlar om, bilden.

Stor bild. Bilden levereras av en JVC DLA-X55.
Upplösningen är ULTRA HD. Det är 4 gånger
full hd. Så jag hoppas att det kommer bli grymt.
Givetvis är det även i aktiv 3D.

Även några kablage från supra, för att få bra
överföring av signalerna.

Nu vill jag bara få klart så jag kan hänga
upp den ute i bion.



Golvet börjar komma på plats. Det blir
ett ljusgrått hårt golv. Alla andra ytor är
mjuka så för att få lite diskant kvar blir
golvet till stora delar hårt.
Även mer lättstädat.

Det kommer ligga några stora svarta
ryamattor på golvet också.

Kablage som kommer upp ur golvet är
för att driva basskakarna (nästa bild)
som ska sitta i stolarna.
Här ska främre stolsraden stå, 5 meter
från duken. Nästa rad blir på 7 meter.

Får se om det blir en eller två per stol.



Har börjat bygga ihop främre soffraden.
Malin är med och provsitter, den får godkänt.

Det finns recliner, drickahållare och såklart
minst en basskakare (så att stolen rör sig)
på varje plats.

Det blir 5st platser på främre raden.
Det yttersta platserna är svagt insvängda.

Samt 4st raka platser på den bakre
raden, upphöjd 15cm.

Fick även hem några posters som ska
sitta inne på kioskväggen.



Nu är golvet på plats även på podiet.
Bakom läppen på podiet monterade
jag en ledljusslang. Det blir ett mysigt
sken och ett bra avslut på podiet.

Som all annan belysning går även
ledslangen att dimma ned till
önskad styrka vid filmvisning.




Här är den bakre raden, det är gott om benutrymme.
Man sitter riktigt bra här, sidohögtalarna är monterade
strax bakom och över lyssningsposition. Sen blir
det ju även högtalare i den bakre väggen 5st.

Det är lite smågrejer kvar att fixa…

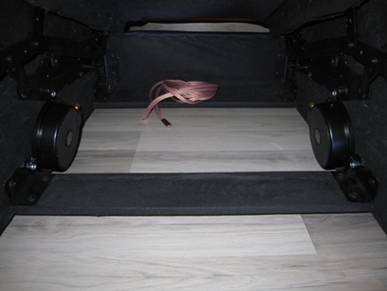

Nu ska alla skakare monteras i stolarna.
Alla lister ska målas klart också.
Tyget i den bakre väggen ska på plats.
Måste få upp resten av akustiktaket nu.
Montera projektorn.
Samt lite annat smått och gått.

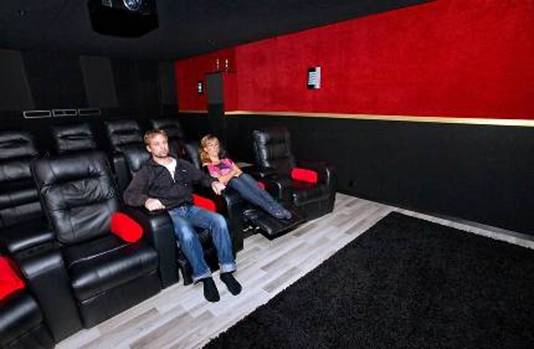

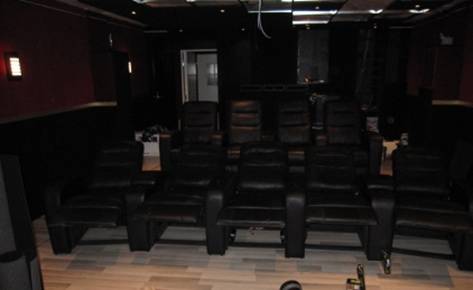

Nu har den här bion äntligen 9st VIP platser redo.
Det går att fälla ned dem till liggande läge
om man så önskar.  Väldigt bekväma.

Just nu står främre raden 5 meter från dukens plats.
Den bakre raden är på 7 meter från duken.
Jag tror det blir ganska lagom, på en 154” duk.
Det är ca 4 meter på diagonalen…
Stolsraderna går ju att justera lite fram och tillbaka
när man får upp duken så det känns rätt.

De två yttre stolarna i främre raden har en smidig
förvaring i armstöden.


Nu är det bara att jobba vidare…


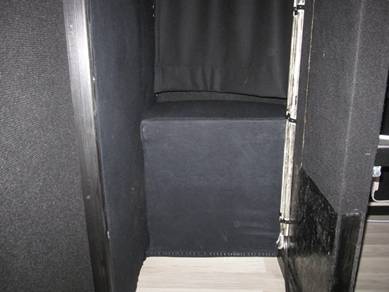

Den bakre väggen börjar bli klar. Ramar med högtalartyg
på plats. Här kan man se de bakre högtalarplatserna,
samt den undre ramen som är till för
den bakre bashögtalaren. Som är den tredje basen.

Nu är det dags att klä dörren med matta också.
Samt få dit alla golvlister mm.






Dags att fixa dörren. Jag började med
att slipa av dörren. Torkade rent den
och på med lim.

På med samma matta som sitter på övriga
bakre väggarna. Sen skruvade jag
en svart aluminiumhörnlist runt
kanterna på dörren.



Dörren på plats. Nu ska det finliras lite.
Skruvhålen i fodren ska spacklas och
slipas sen målas.

Dörrkarmen är bara grundad och spacklad
den ska målas ett par gånger till.

Nu kan man börja ana hur den bakre
väggen ska se ut när den blir klar.




Snart premiär…


Provtejpade 154” Nu när fronten börjar bli klar,
kunde jag inte låta bli att tejpa upp ”bildstorleken”.
Den vita ”duken” innanför tejpen är 2.9meter bred.
Den riktiga duken blir många tum större!

Det känns stort och riktigt bra, från första
och även från andra raden.

Jag har lite lister som ska på plats innan jag sätter
sätter upp duken och projektorn.
Allt slipande mm måste vara klart innan jag
vill bära ut grejerna. Men det närmar sig..

front 154tum.jpg

Nu har jag äntligen burit ut alla högtalare.
Frun blev väldigt glad över att ha fått ett
”nytt” och större vardagsrum…

Från början var det denna Canton-flock
(vissa uppgraderade nu) av högtalare
och ett par SVS-basar som ska stå för
ljudet i bion. Bara att ställa ut dom
sin plats.

SVSbasen vs en Iphone 5s så ser man
storleken bättre.

Nu väntar jag bara på att ridån ska komma
hem. Så fort den har kommit och
monterats så ska duken sättas upp ;o)

alla högtalare.jpg


Bakom ramar av högtalartyg så
gömmer sig dessa.

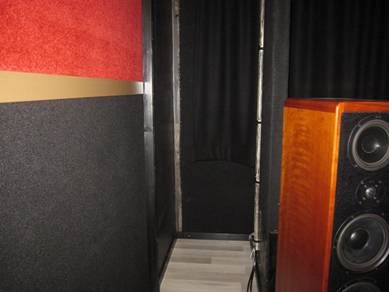

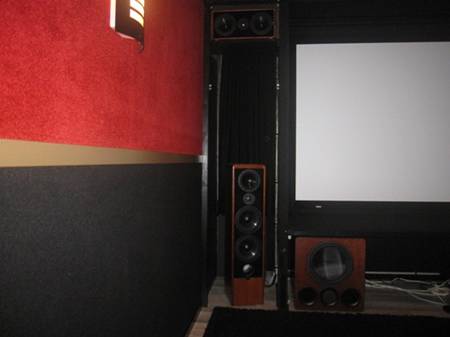

Här ser man vänster och höger front.
Högst upp ligger Auro 3D högtalare
jag förbereder för det också. Men har bytt dessa till lite bättre högtalare nu.
Men min stora satsning är Dolby Atmos.
Som jag tror mera på.
Under står front högtalarna.
Innanför under duken står basarna.

Centerhögtalaren syns inte på bilden.
Allt kablage har givetvis stripas upp
när alla när högtalarna kommit på plats.


vänster front.jpg

höger front.jpg


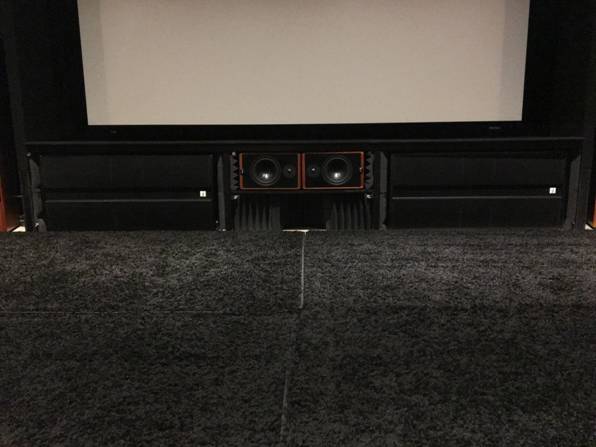

I mitten under duken står centerhögtalaren
på en vinklad hylla några grader uppåt.

I vänster nedre kant ser man DSPeakern.
Syns bättre på bilden under, den håller
koll på basarna så de sköter sitt jobb.

Kablarna är inte tillfixade än.

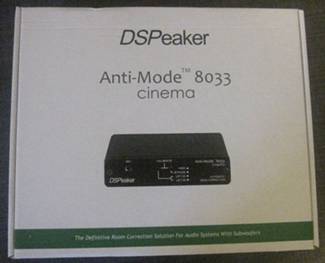

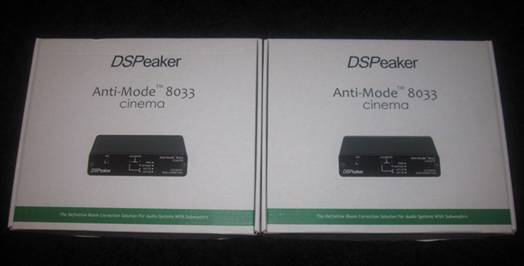

DSPeaker x 2

Enkelt förklarat så jämnar de till baskurvan
så att basen blir tajtare. Man kopplar in en
mätmikrofon till den sen kör den lite olika
ljudsvep och justerar kurvan efter det.

En funkade ju bra till basarna fram
så jag köpte en till basen bak också.

Det måste ju vara rättvist.

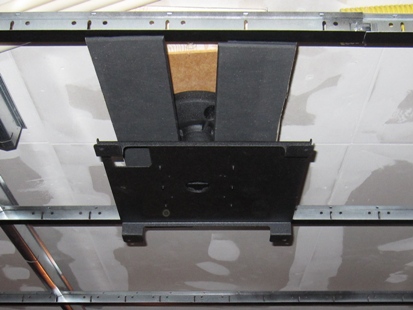

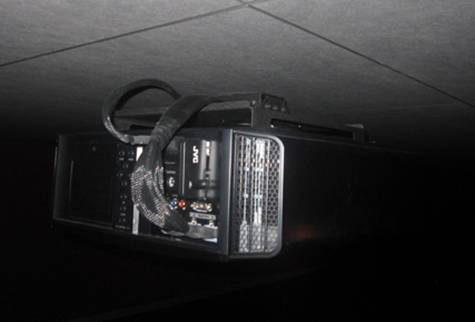

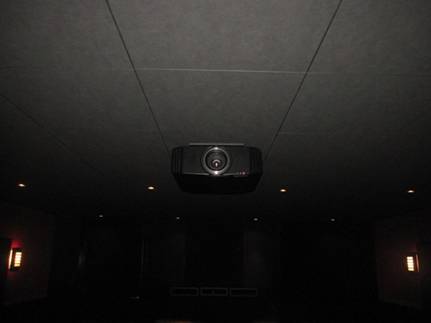

Äntligen kom fästet till projektorn.
Fästet är provmonterat och justerat för att
komma så nära taket som möjligt.

Så nu kan projektorn provmonteras,
och resten av taket färdigställas.


projfäste 1.jpg

Här kommer alla rör som högtalarkablarna
ska dras i. Det blir 18st högtalare och 12st
basskakare så det blir lite rör att få ordning på.

På mittenbilden har lite hyllplan kommit på
plats. Även rören har ordnats till.
Högtalarkablarna dras efter sidorna i skåpet.
Signalkablarna i ena hörnet och strömkablarna
i andra hörnet. Man kan även se tilluften i
botten på skåpet, det ska bara dit ett filter
och ett galler också. Frånluften sitter i taket.

På högra bilden ser man inte alla hyllor men
det börjar bli dags att ställa in alla grejerna.
Skåpet ska kläs med dämpmatreal invändigt.




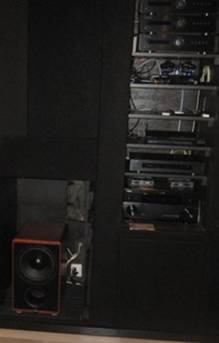

Längst bak i rummet i det ventilerade skåpet
står elektroniken.

Högst upp står det 3st prosonförstärkare
Dessa driver 12st bass pump III i stolarna,
mer än så krävs inte för att skaka rumpa.

På hyllorna under står en HD-TV boxer.
Playstation 3 samt en Boxee box.
Oppo 103 Darbee regfri.
Marantz SR 7009.
Marantz MM 8077.


Under skåpet finns det gott om
plats för kommande NASar tänkte
lägga in delar av filmsamlingen
och musiksamlingen på hårddiskar.

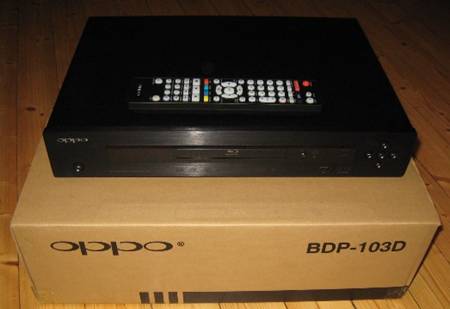

Det blev även en ny blu-ray spelare.
En Oppo 103 Darbee Edition regionsfri.
En bra spelare som har allt man behöver.

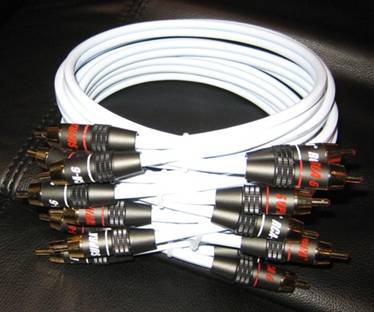

Köpte även supra signalkablar att
ha mellan försteg och förstärkare.

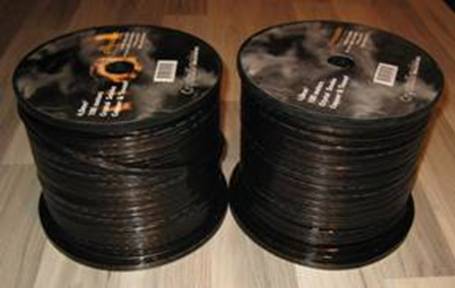

Dags att dra all högtalarkabel. Det blir 4mm2 till
alla högtalare, dubbelt till frontarna.
18st högtalare + 12 basskare = mycket kabel.

Jag har även fått hem SD-fötter till alla mina högtalare
56st fötter blev det. Samt lite mera supra-kablage.





Sista hyllan monterad för de bakre högtalarna.
Hyllan kommer kläs med svart matta också.
Samt att all högtalarkabel nu är dragen ca 180m.

Testade att ställa dit en bakhögtalare, på sina SD-fötter.
Det känns som det där kommer funka riktigt bra.
Det kommer stå 4st av dessa där.

Det kommer även dämpas en del här bakom, men
blir senare när alla högtalare har monterats och
provspelats. Då vet jag mer vilka frekvenser
som eventuellt behöver åtgärdas.




bakre surr.jpg



Här ser man ”en” bakre kanal. Jag använder
2st ”mindre” högtalare för att få ljudbilden
på rätt nivå. Funkar riktigt bra.
Så totalt är det 4st högtalare som
utgör de 2 bakre surround kanalerna.
En Iphone 5s för att visa storleken
på högtalarna.


På de andra bilderna ser man den
bakre bashögtalaren jag har.
Det är en canton bas på 10”.
Den hjälper till att öka trycket
och sprida ut basen i rummet.

Den räcker gott och väl, men planer
finns på att byta ut den till en SVS pc13U dsp.


liten baksub.jpg

liten baksub2.jpg

Nu är ena pelaren klar, här ska en av
de 4 sidohögtalarna stå.

Bara lite små justeringar sen
på med frontskyddet.

Iphone 5s som jämförelse.

Sen ser man den färdiga pelaren.

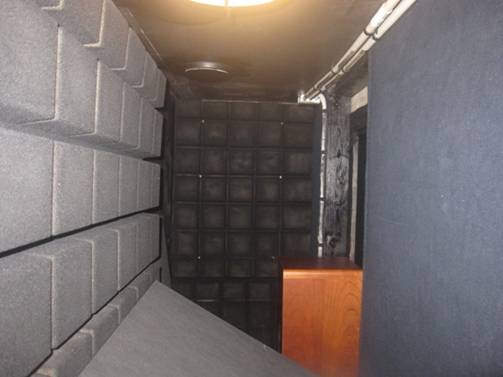

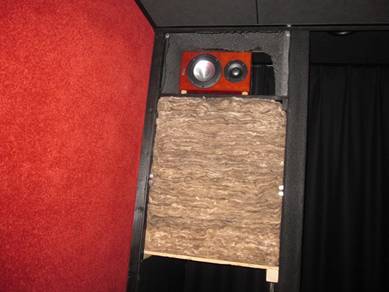

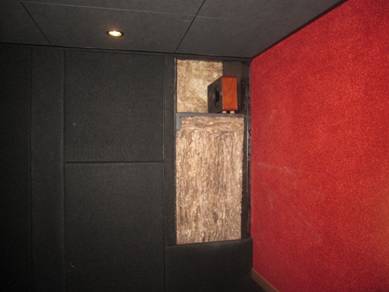

Nu har jag börjat dämpa alla hörn och en
del takvinklar. Första bilden är på den
högra bakre Auro 3D högtalaren.
Lika bra att förbereda för det också.
Även om det är Dolby Atmos jag
kommer satsa på.

Högtalaren är vriden nu för bilden skull.
Där blir dämpningen ca 1 m djup
2.5 m hög och 0,5 m bred.

Nästa bild är från framväggen
vänster front högtalare. Innan
dämpningen påbörjas.


Vänster dämp tomt.jpg



Tomma hörn och hårda väggar vill vi
inte ha i bion. Det blir såklart likadant
bakom de andra front högtalarna.

Fanns även plats mellan högtalarna.

All isolering kläs in med svart tyg
innan täckramarna monteras tillbaka.

Högst upp ser man även Auro 3D högtalaren.
Canton Vento 810.





Nedre hörnen under ridån dämpas ordentligt.
nu har det gått åt 2 balar isolering och basen
har blivit mer stram och rapp.

Satan vilket tryck SVS-basarna levererar,
det känns som massage på första raden.

Allt har klätts in med svart tyg igen och det
är dags att provspela lite mera.

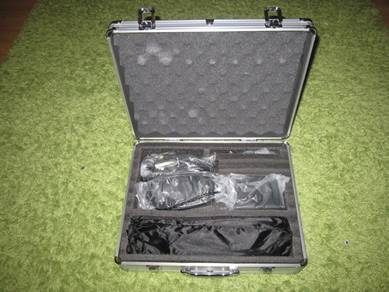

Köpte mig en XTZ Room Analyzer II Pro.

Det är en manick som mäter upp rummet
och man kan se om man har problem
med vissa frekvenser.

Underlättar väldigt mycket då man snabbt
kan se att akustikfixet funkar som tänkt.

xtz pro II.jpg

xtz pro II öppen.jpg



Montering av basskakare.
Det blir 8st skakare i den främre
raden med 5 platser.
Samt 4st skakare i den bakre
som har just 4st platser.

På nästa bild ser man hur de är monterade.
Det är under mittenplatsen, där även
kablaget kommer upp.



Duken utrullad och skrynklig..

Efter en hel del fastknäppning
så sitter nu duken i ramen, det
är baksidan man ser.

Ramspänd 154” format 2.40:1
Stewart Studiotek 130 G3.









Här är projektorn monterad i taket.
Bilden är grym! Det är Ultra HD 3D.
Med andra ord 4gånger bättre
upplösning än en vanlig full HDTV.
Samt även 3D när man önskar det.

På baksidan av projektorn ser
man RFsändaren som sköter
de aktiva 3D glasögonen.







Närbild Proj.

Små söta husdjur hittade in i bion.

Men bara tillfälligt, det är barnens
gosedjur.


Bilderna under visar färdiga bion.
Duken på plats samt ridån.



Vy från duken.



Jag bjuder på en bild med snygga
3D-glasögon på. Samt en snygg
pose framför duken. Är jag inte
väldigt lik killen på duken ;o)






Stängd ridå.jpg

En bild på ridån som är gjort av
ett tjockt svart ulltyg. Styrningen är
programmerbar, så man lätt kan maska
till rätt format på bilden.

Här ser man ridån på väg att
stänga sig. Ett knapptryck och
den öppnar eller stänger näst
intill ljudlöst.

Lite snabba fakta om bion.

Biorummets synliga yta är 9 x 5,1 meter
men är ca 1,5 meter längre i verkligheten,
eftersom jag byggt framflyttade väggar
som döljer alla högtalare.

Takhöjden är 2,56 meter efter att
akustiktaket monterades.

Innan du kommer in i bion finns en kiosk
som är ca 2 x 5 meter. Där man får nypoppade
popcorn, godis och kall dricka.

Finns även ventilation som ser till att man får
ny frisk luft i rätt temperatur.

Finns även en louge att hänga i före och efter
filmen med massagestol och bäddsoffa om
det blir sent..

Bildyta 154” i 2.40:1 format i UHD aktiv 3D.

Totalt 18st dolda högtalare.

9st VIP platser med drickahållare mm.
Skakare i varje stol som förstärker känslan
rent fysiskt när något exploderar…
Bion är givetvis larmad även kameraövervakad ;)


Uppgraderingen till Dolby Atmos
och dubbla sidokanaler påbörjad.

När jag monterade mittenlampan
den täckta på bilden. Så placerade
jag den 95 grader bakom den tänkta
främre raden.

För att vid uppgraderingen använda
mig av elröret till att dölja
högtalarkabeln.

Lampan borttagen och dragit ur
elkablar och dragit med en
högtalarkabel istället.



Här ser man sidokanalerna och
i taket förbereder jag för Atmos.

Högtalarna i taket ska sitta strax
bakom och strax framför stolarna.


Nästa bild så ser man de dubbla
sidokanalerna. Det ska byggas
ramar så högtalarna döljs.
Bilder på det längre ner.





Det här är högtalarna som hela
uppgraderingen handlar om!

4st Canton Inceiling 880.
Dom kommer vara grunden
i Dolby Atmos.

Riktigt riktigt bra högtalare.
som är smidig att sätta i taket.




Högtalarna säljs bara som vita.
Så får man själv lacka den färg
man önskar. Dessa ska ju smälta
in i det svarta akustiktaket…

Så det är bara att måla svart i omgångar.
Det var ganska pilligt att få till då gallret
är onödigt finmaskigt och färgen gärna
täcker hålen… Men sakta och försiktigt
så blev det grymt bra.



Nu ska högtalarna upp.
Måste förstärka akustik-
plattorna. Högtalarna väger
2.4kg styck.

Det där funkar bra.




Här ser man hur fint högtalarna
sitter i taket. Sitter så slimmat.

Gallren fästs med kraftig magnet.







Nu har jag lyssnat på en hel del
film med Dolby Atmos ljudspår.

Det låter otroligt bra och det lyfter
verkligen ljudet. Flygplanen flyger
verkligen över dig!!

De extra sidokanalerna sitter rätt
och fyller upp ljudet på första raden.

Så nu är det bara att bygga ramar och klä med samma matta som på
väggen. Sen hoppas att det
trollar bort högtalarna…





Nu är det nästan klart det ska på
ett litet svart hyllplan på de främre
högtalarlådorna. Så de får samma
look som de andra pelarna.

Nu har biobygget Dolby Atmos!

Vänster och höger sida i bion.

Nu ska det njutas av film.

Hoppas ni fått lite tips av mitt
bygge och blivit inspirerade.



En bild från singstar på ps3
samt filmen Röjar Ralf.
Bilderna är tagna från första
stolsraden när filmen rullar.

Riktigt kul att spela spel och
se på film i 154”.

Ljudet levererar också, 15st
högtalare samt 3 stora basar.
Samt känslan när stolarna rör sig.


En bio man måste uppleva!



Lite mera hårda fakta om bion.
Det kan ni läsa om till höger.


Är det något annat ni undrar om
bion maila mig här under….

Maila mig här


Har ni missat Dolby Atmos?
Då har ni något roligt framför er.


# Marantz sr 7009 Svart (Förstärkare)
# Marantz MM8077 Svart (7 kanaligt Slutsteg)
# Proson SA-1200 v3. 3st (Förstärkare för bass pump)
# JVC DLA-X55 med 3Dkit och 15st 3D-brillor. (Projektor)
# Stewart Studiotek 130 G3 vit duk med 1.3 i gain.
# Specialbeställd för att få formatet 2.40:1
# DSPeaker 2st (Stramar upp basarna)
# Bass pump III 12st (Förstärker närvarokännslan)
# Oppo 103 Darbee (Regfri blurayspelare)
# HD box (För tv tittande)
# Playstation 3 (Vill ha en 4a)
# Xbox 360 (Vill ha ett one)
# Apple TV och Boxee box. (Mediaspelare mm)
# Eldriven ridå. (Skydda duken och även maskning)

Övrigt:
Kablar: Signalkablar Supra.
Högtalarkabel Proson Cristal smoke 4mm2.
SD-Dämpfötter på alla högtalare.

Högtalarna är:
2st Canton Ergo RC-L (Front)
1st Canton Ergo CM51 (Center)
2st SVS PB 13 Ultra DSP (Front subwoofers)
4st Canton Vento 810.2 (Surround)
4st Canton Ergo 32DC (Rear surround)
4st Canton Inceiling 880 (Atmos takhögtalare)
1st Canton Ergo AS 1.2 SC (Bakre subwoofer)

Totalt 18st dolda högtalare med det
senaste ljudformatet Dolby Atmos.

Högtalaruppsättning är 11.3.4.
Där 11 står för antal vanliga högtalare.
Nummer 3 står för antal bashögtalare.
Slutligen 4an står för antal takhögtalare,
det vill säga atmoskanaler.

Runt 3000st originalfilmer att välja på. (Växande)
Även en hel del spel till de olika konsolerna.

Här är jag framför duken.

Lite lättare att få en
uppfattning om hur
stor duken är.
Jag är 178cm lång.
Man ser nästan hela duken.


Välkommen åter!


Mvh Niclas

”Film ses bäst hemma”

Gillade ni mitt bygge…
Vill ni sponsra och ha
chansen att se bion live?

Swisha mig 5kr med namn
och nummer så kan du
vinna en visning ;o)

Niclas 070-4463182


Här under finns filmklipp.

En snabb tur i bion.

Ridån öppnas och stängs.

Popcornsmaskinen i drift.


Har du frågor, tips, kommentarer.
Hör gärna av dig.

Maila mig här

www.biobygget.se

Jag finns även på Instagram.
Följ mig på @biobygget.
